Ochrana spodnej stavby s drenážnou fóliou. Pozrite si, ako na to krok za krokom

Spoľahlivá ochrana spodnej stavby pred vodou pomôže eliminovať problémy s vlhkosťou, čím predĺži životnosť domu. Drenážne fólie DELTA® ochránia spodnú stavbu pred presakujúcou vodou aj v náročných podmienkach. Prečítajte si podrobný montážny postup, ako drenážnu fóliu správne nainštalovať.

Domom, ktoré majú problémy s vlhkosťou často chýba efektívna drenáž. Spoločnosť Dörken prináša spoľahlivé riešenie, ktoré pomôže ochrániť aj váš dom. Drenážne fólie DELTA® ponúkajú vysokú drenážnu kapacitu, výnimočne dlhú životnosť, či nízke náklady na realizáciu.

Prečo použiť plošnú drenáž?

Väčšinu podložia na Slovensku tvoria nepriepustné ílovité horniny. Práve preto je pri stavbe dôležité klásť dôraz na účinný a dlhodobo funkčný systém odvodnenia stavby. Obyčajné nopové fólie plnia len úlohu ochrany muriva, no nedokážu vodu bezpečne odviesť. V takomto prípade je nutné zasypať celý výkop štrkopieskom, ktorý slúži ako drenážna vrstva.

Vhodnejšou a jednoduchšou alternatívou je použitie plošných drenážnych fólií DELTA®-TERRAXX.

Vďaka natavenej filtračnej textílii dokážu spoľahlivo odvádzať prívalovú a presakujúcu vodu bez výmeny obsypového materiálu. Vykopanú zeminu potom možno opäť použiť na zasypanie stavebnej jamy. Plošná drenáž s fóliami od firmy Dörken tak šetrí náklady na stavebný materiál a urýchľuje postup prác.

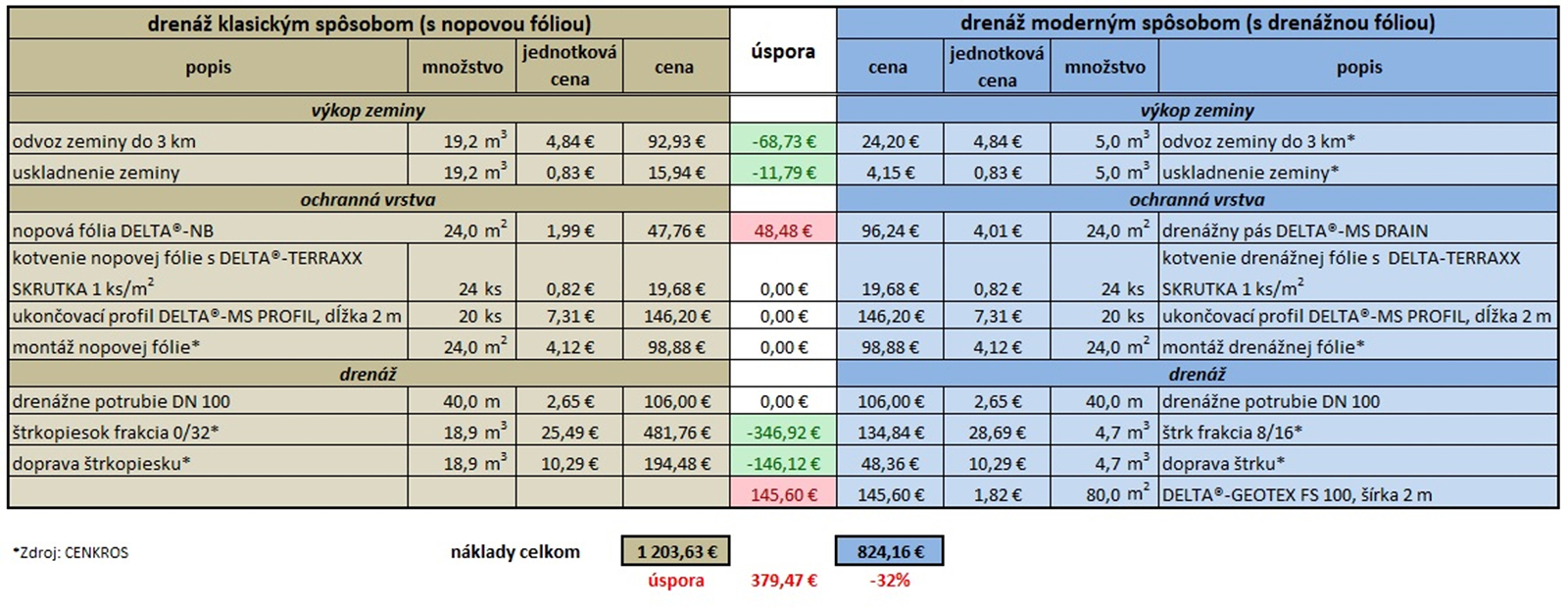

Náklady na drenáž nepodpivničeného objektu
Náklady na drenáž nepodpivničeného objektu 10 m x 10 m, hĺbka výkopu 0,8 m | Zdroj: Dörken

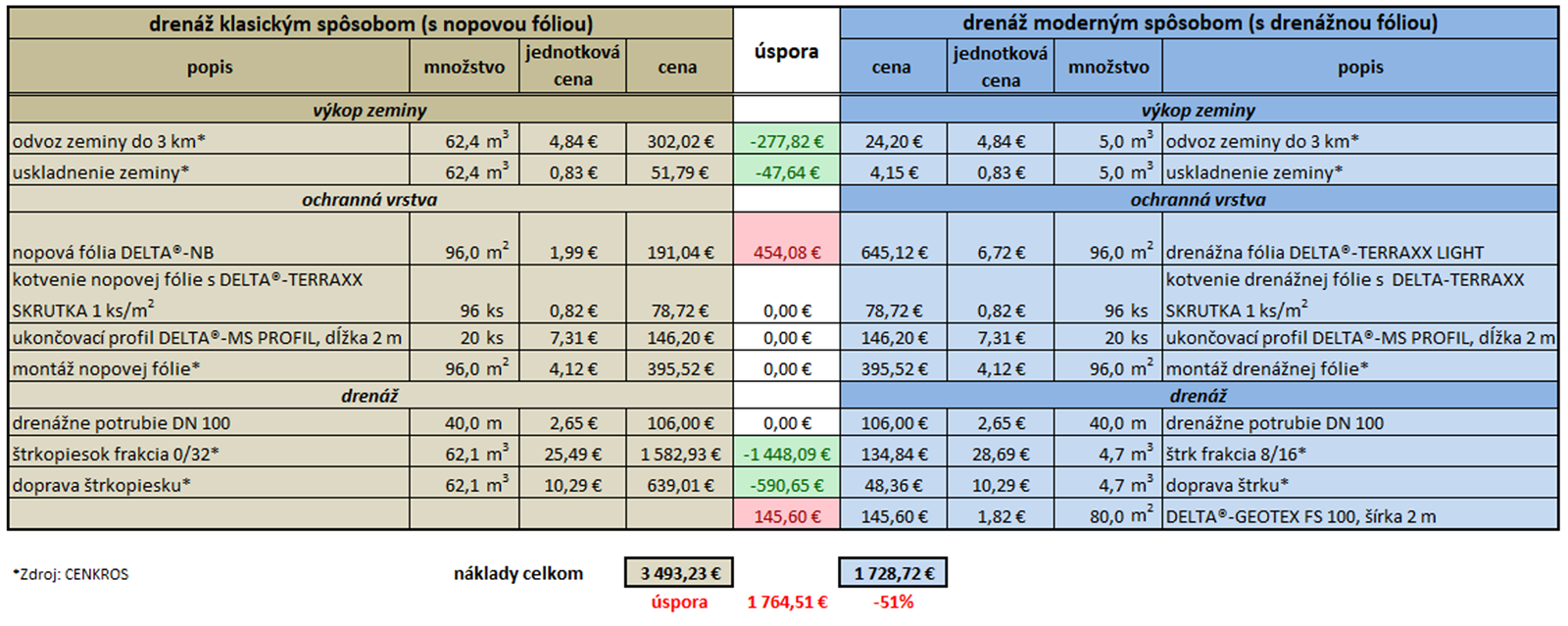

Náklady na drenáž podpivničeného objektu
Náklady na drenáž podpivničeného objektu 10 m x 10 m, hĺbka výkopu 2,6 m | Zdroj: Dörken

Ochrana spodnej stavby s pridanou hodnotou

Pri odvodnení klasickým spôsobom hrozí zanesenie štrkového obsypu bahnom, čím sa môže znefunkčniť celý systém. Natavená filtračná textília na drenážnych fóliách DELTA®-TERRAXX zabraňuje zaneseniu nopov kalom a tým ostáva celý systém trvalo funkčný.

Fólie DELTA®-TERRAXX poskytujú ideálnu ochranu:

  • tlakovo zaťažitelnej hydroizolácii,
  • perimetrickej tepelnej izolácii (polystyrén XPS),
  • základových pásov nepodpivničených stavieb.

Zvislá inštalácia fólie krok za krokom

Pred inštaláciou je potrebné skontrolovať, či sú hydroizolácia budovy a drenážne potrubie okolo nej správne zhotovené.

Aplikácia drenáže
Zdroj: Dörken
  1. Príprava drenážnych pasov

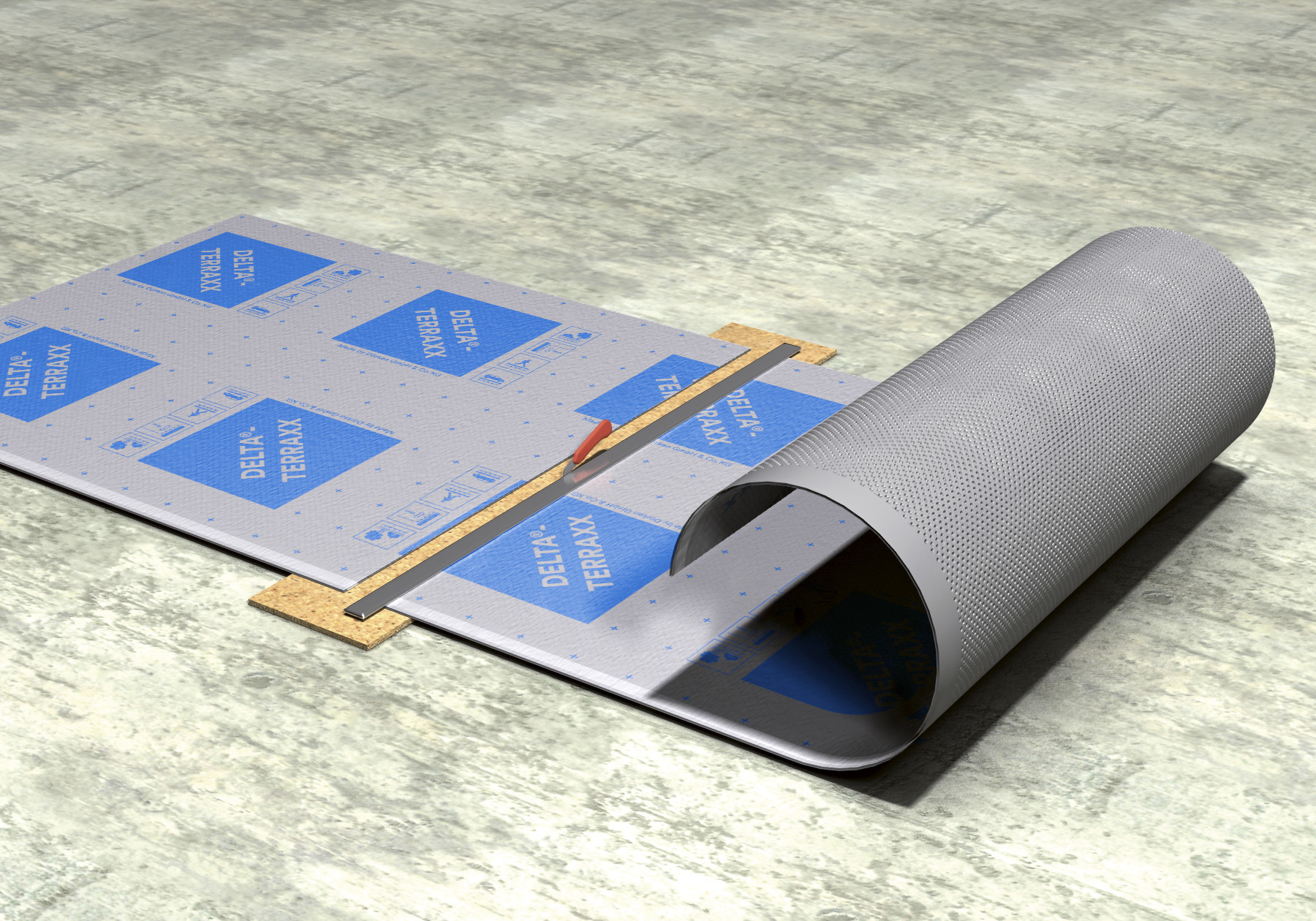

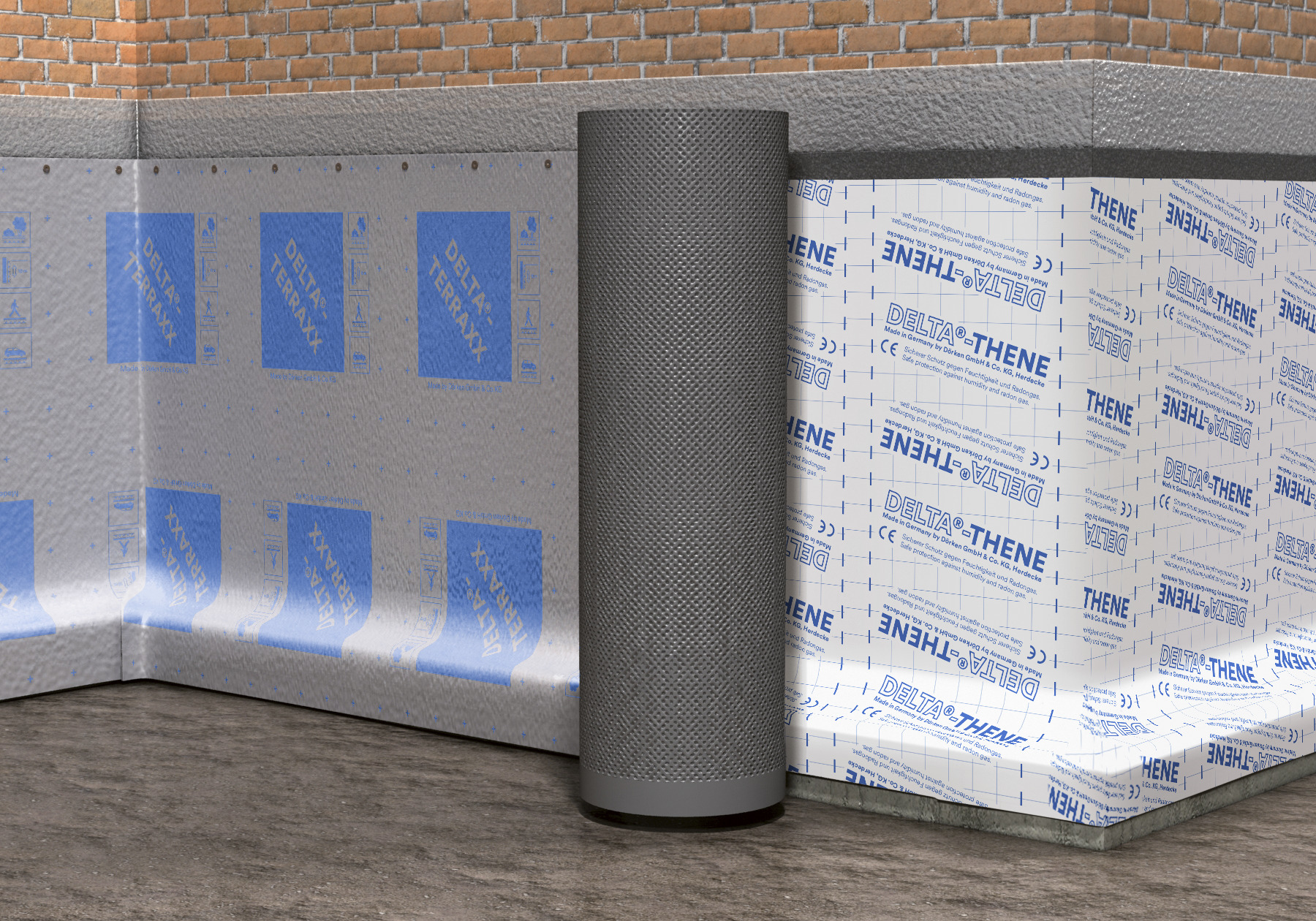

Pri výške steny nad 2,3 m sa drenážne fólie pokladajú zvislo vedľa seba. Pásy sa upravia na požadovanú dĺžku bežným odlamovacím nožom. Pokiaľ ešte nie je presne známa výška ukončenia terénu, ukončí sa pás najmenej 10 cm nad hydroizoláciou. Po zasypaní výkopu sa pás odreže do požadovanej výšky.

Aplikácia drenáže
Zdroj: Dörken
  1. Inštalácia na perimetrickú tepelnú izoláciu

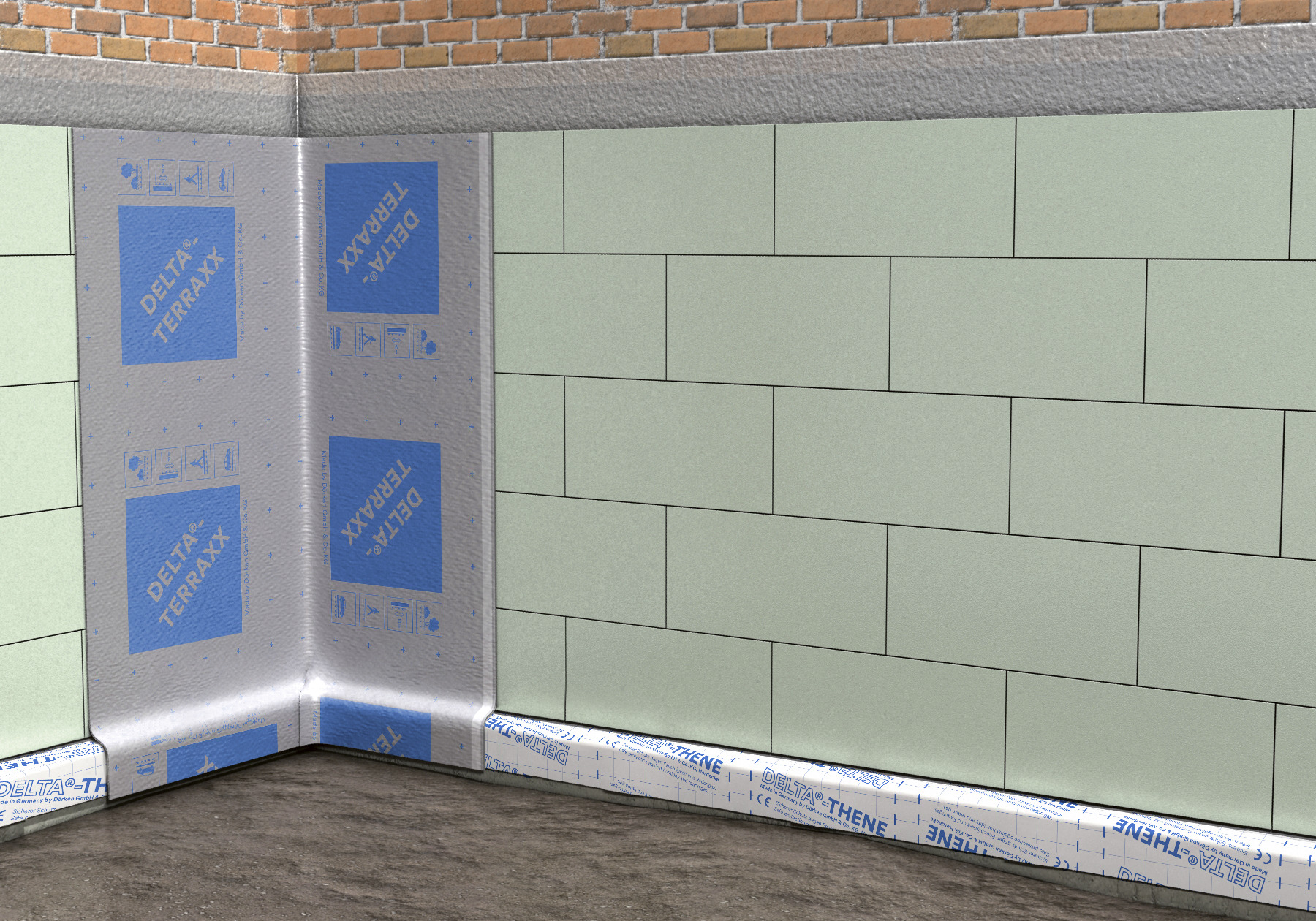

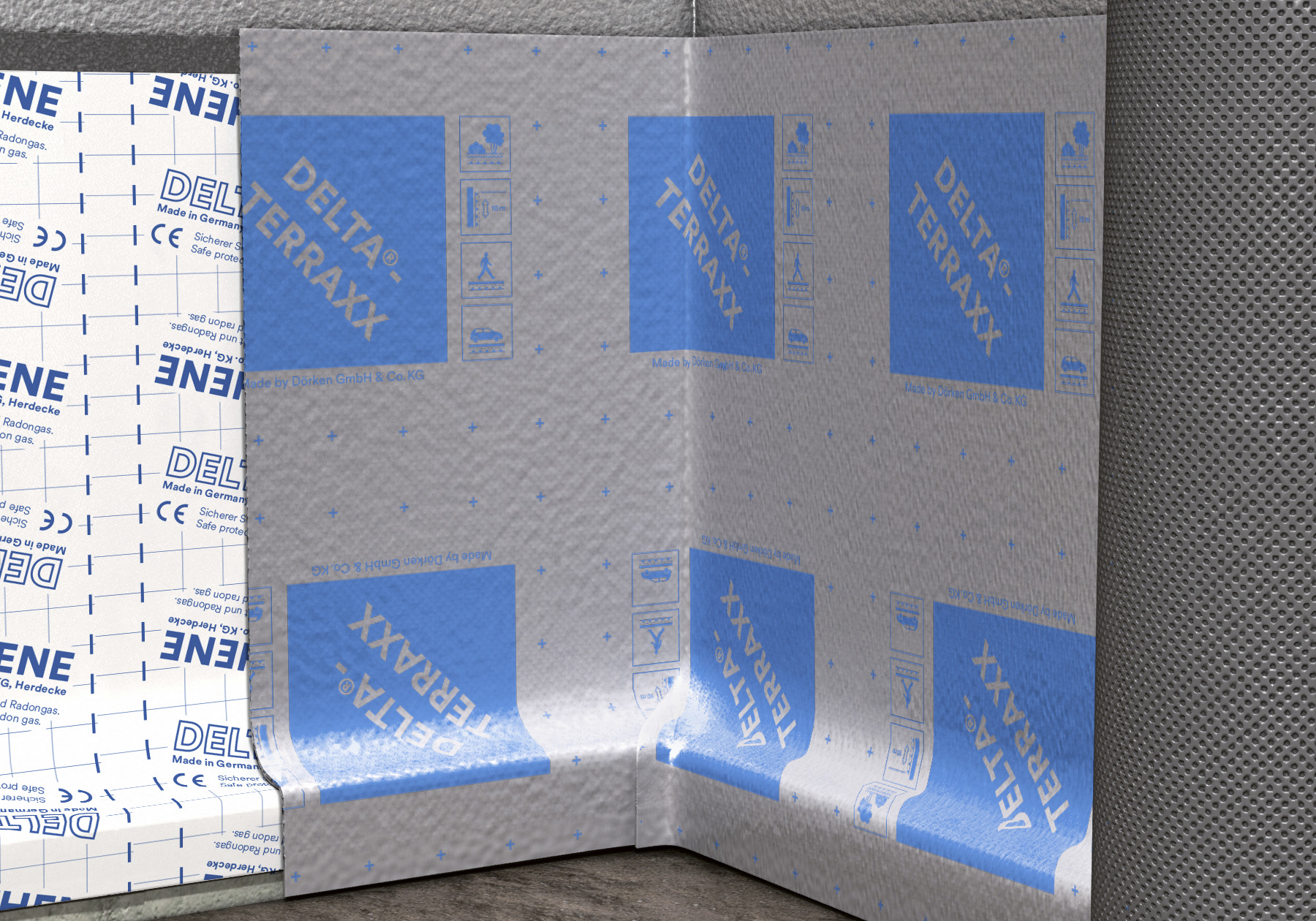

Kladenie fólie začíname vždy vo vnútornom rohu. Pás sa uprostred prehne a vloží sa do vnútorného rohu. Strana s kašírovanou textíliou musí smerovať k budúcemu zásypu.

TIP: Aby ste zabránili vniknutiu jemných častíc zhora do nopovej štruktúry, oddeľte geotextíliu od nopovej štruktúry a odrežte nopovú fóliu na požadovanú výšku. Potom geotextíliu preložte na rubovú stranu nopovej fólie.
Aplikácia drenáže
Zdroj: Dörken
  1. krok

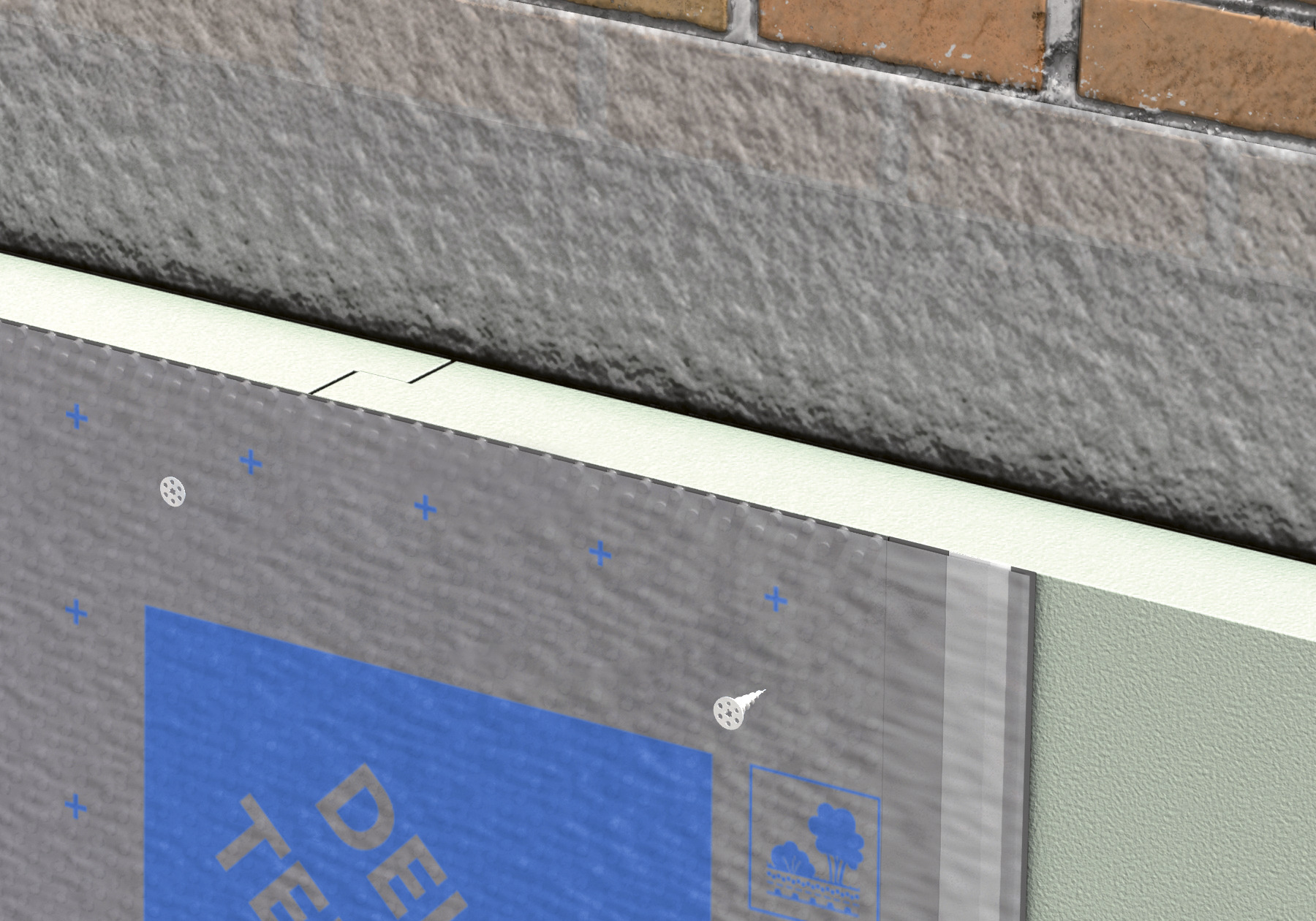

Fóliu DELTA®-TERRAXX kotvíme do perimetrickej tepelnej izolácie pomocou DELTA®-TERRAXX SKRUTKY – 1 ks/m2. Izolačná doska musí mať hrúbku najmenej 60 mm. Potrebný bit TORX TX 40 je priložený v každej škatuli skrutiek. Pokiaľ sa však vyžaduje voľné klzné uloženie drenážneho pásu nezávisle na perimetri, kotví sa drenážny pás ako obvykle len nad tepelnou izoláciou.

Aplikácia drenáže
Zdroj: Dörken
Aplikácia drenáže
Zdroj: Dörken
Aplikácia drenáže
Zdroj: Dörken
  1. krok

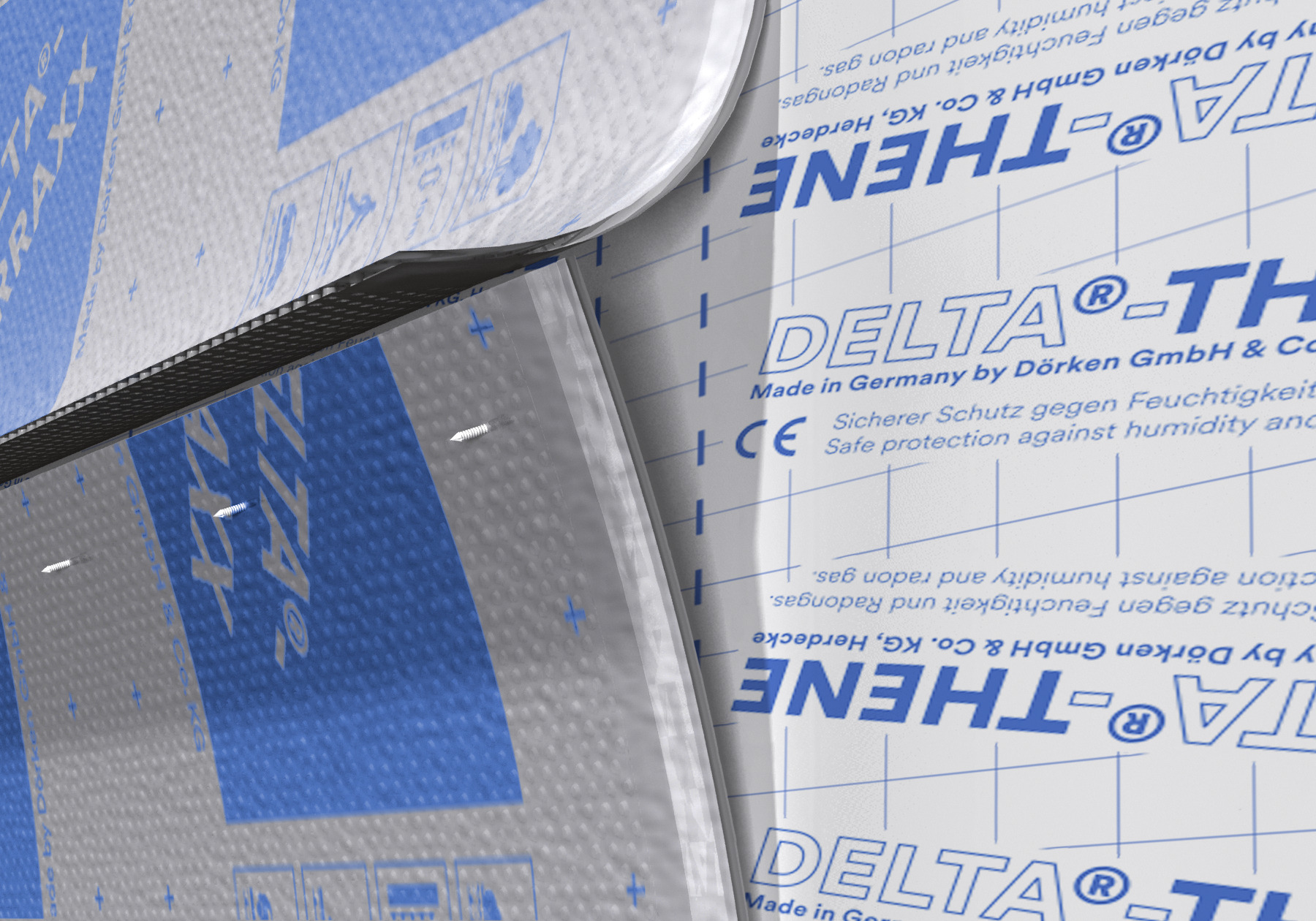

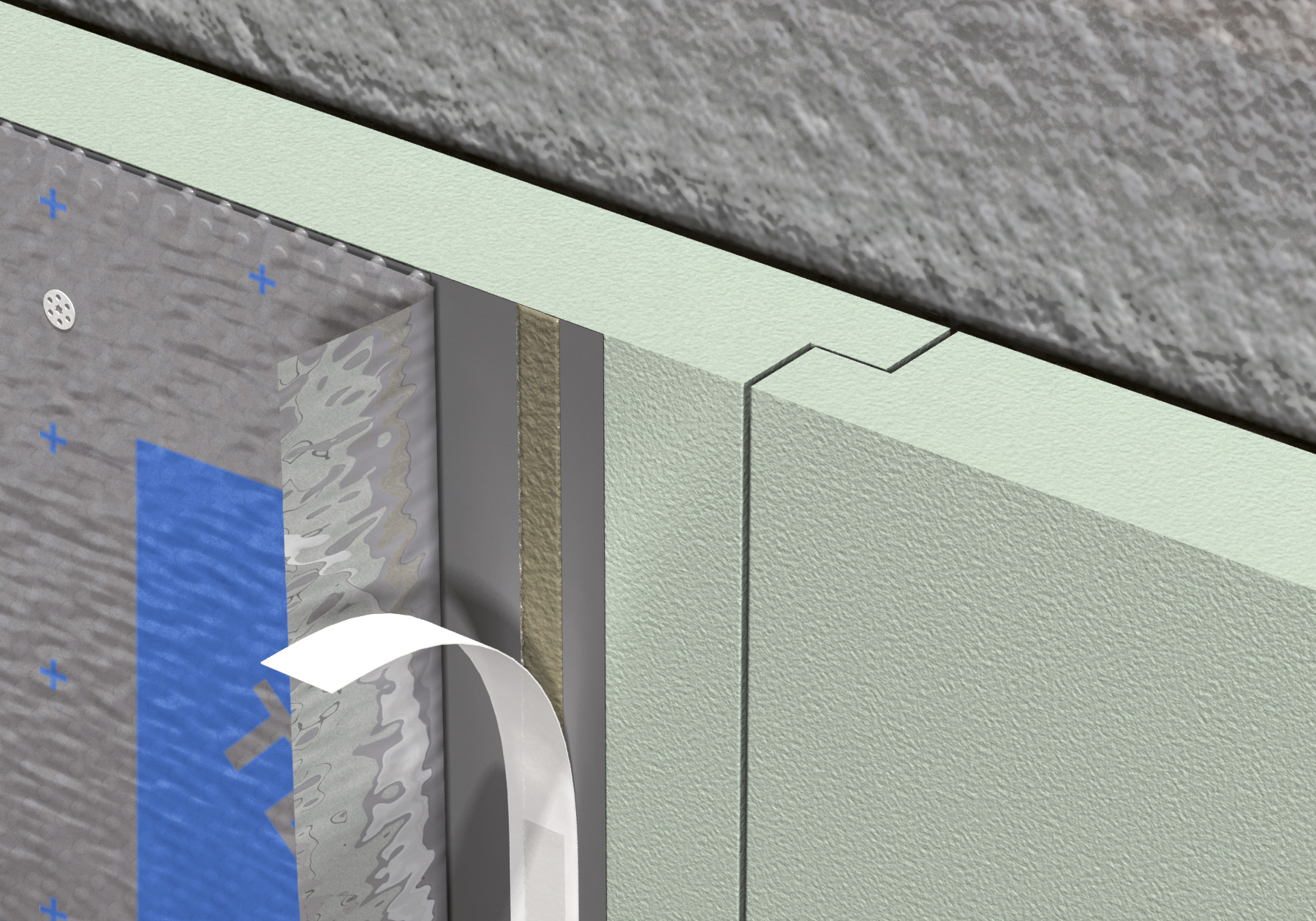

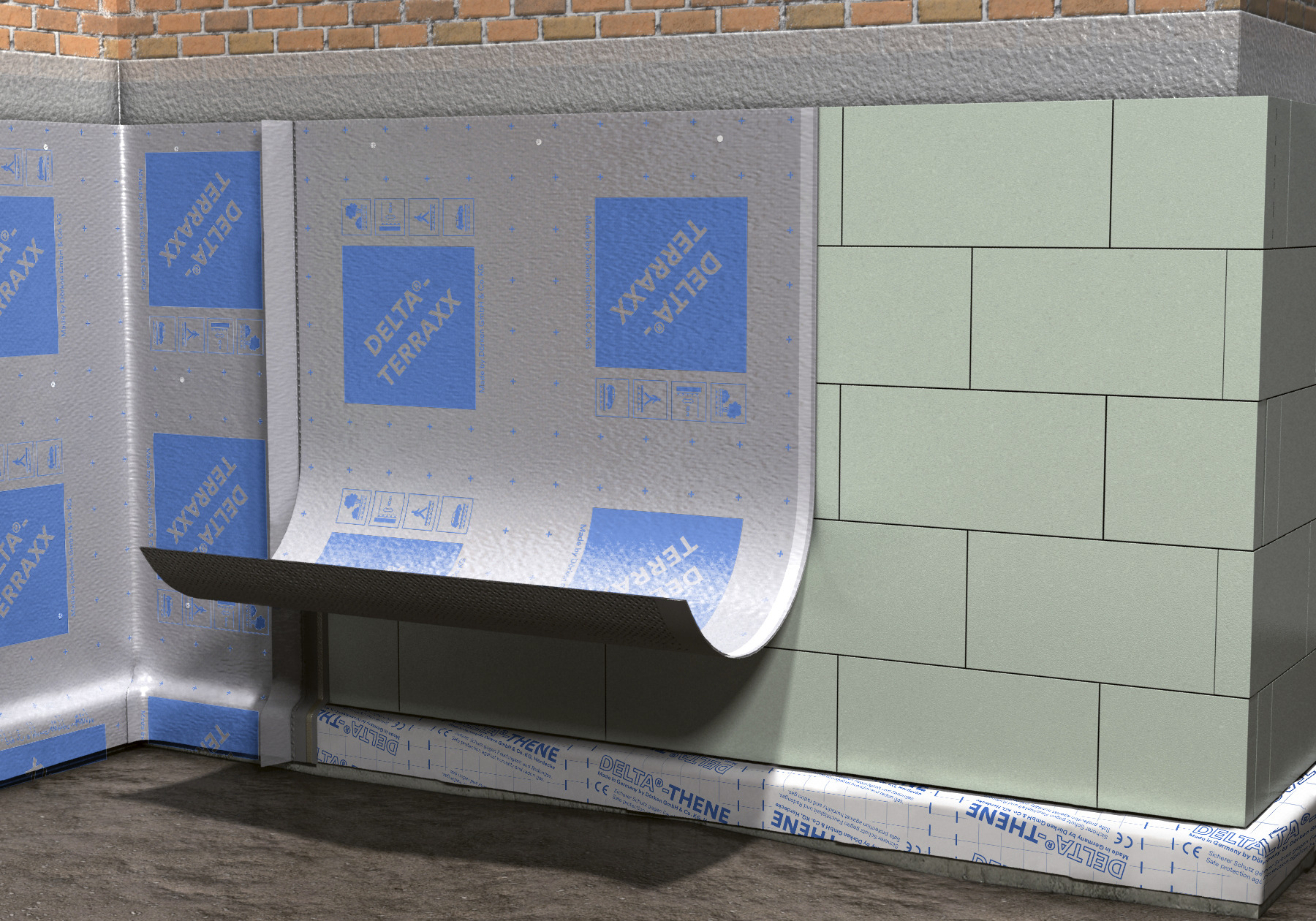

Pri stranovom napojení sa ďalší pás aplikuje s presahom na už položený pás a podsunie sa pod voľný pruh textílie. Po odstránení ochrannej pásky zo samolepiaceho okraja sa oba pásy k sebe spoľahlivo prilepia. Ak nie je k dispozícii hladký okraj pásu, potom sa zo spodnej fólie odstráni geotextília z nopov na šírku cca 25 cm a fólie sa vzájomne prekryjú cca 20 cm systémom „nop do nopu“. Odstránený flís potom prehnite späť a v prípade potreby zafixujte.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

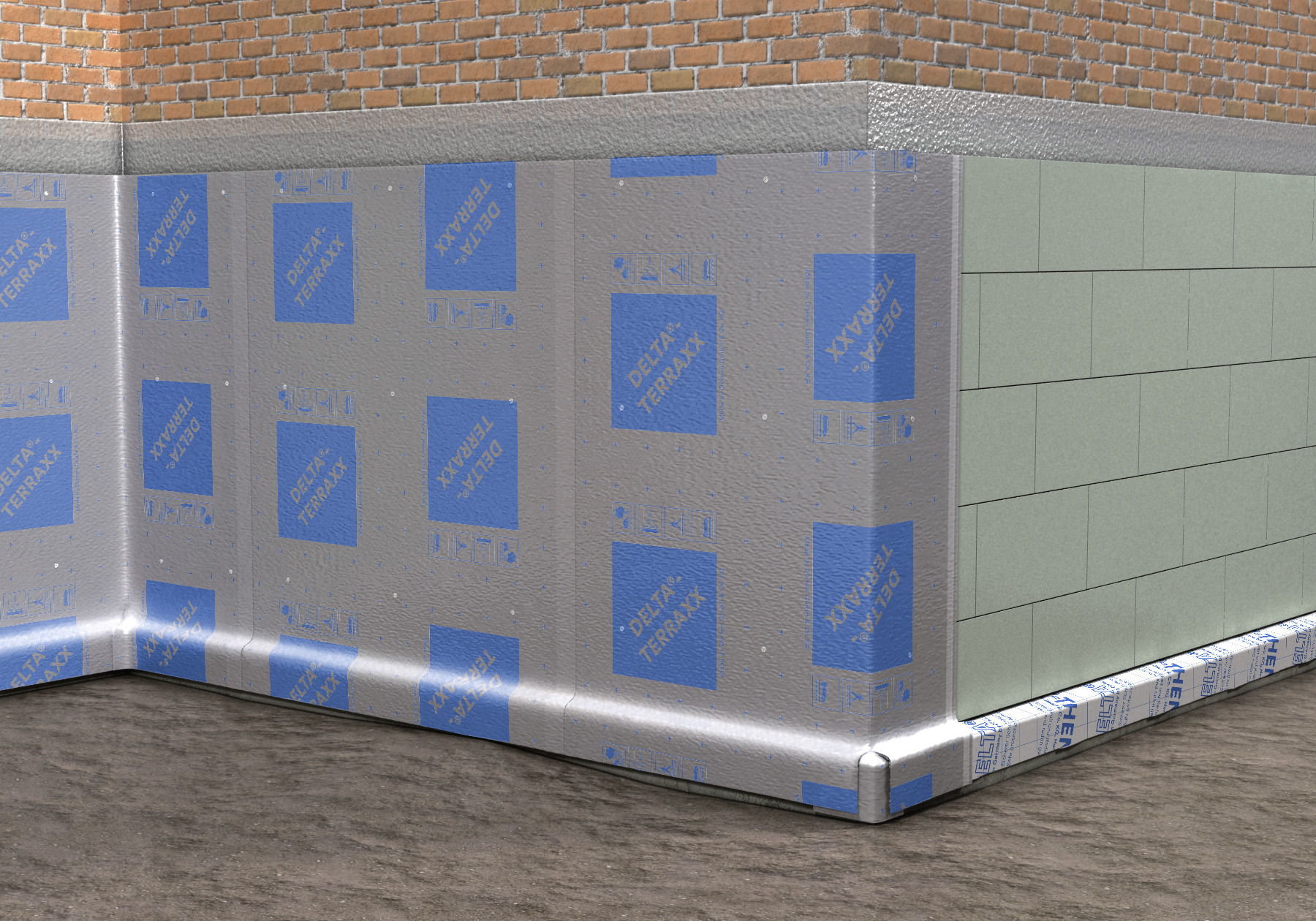

Pri vonkajších rohoch sa pred montážou pás najprv vytvaruje podľa tvaru vonkajšieho rohu. Pri základovej päte fóliu narežte. Na uzavretie vzniknutého otvoru sa odreže štvorcový kus a podloží sa pod fóliu s presahom cca 20 cm.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

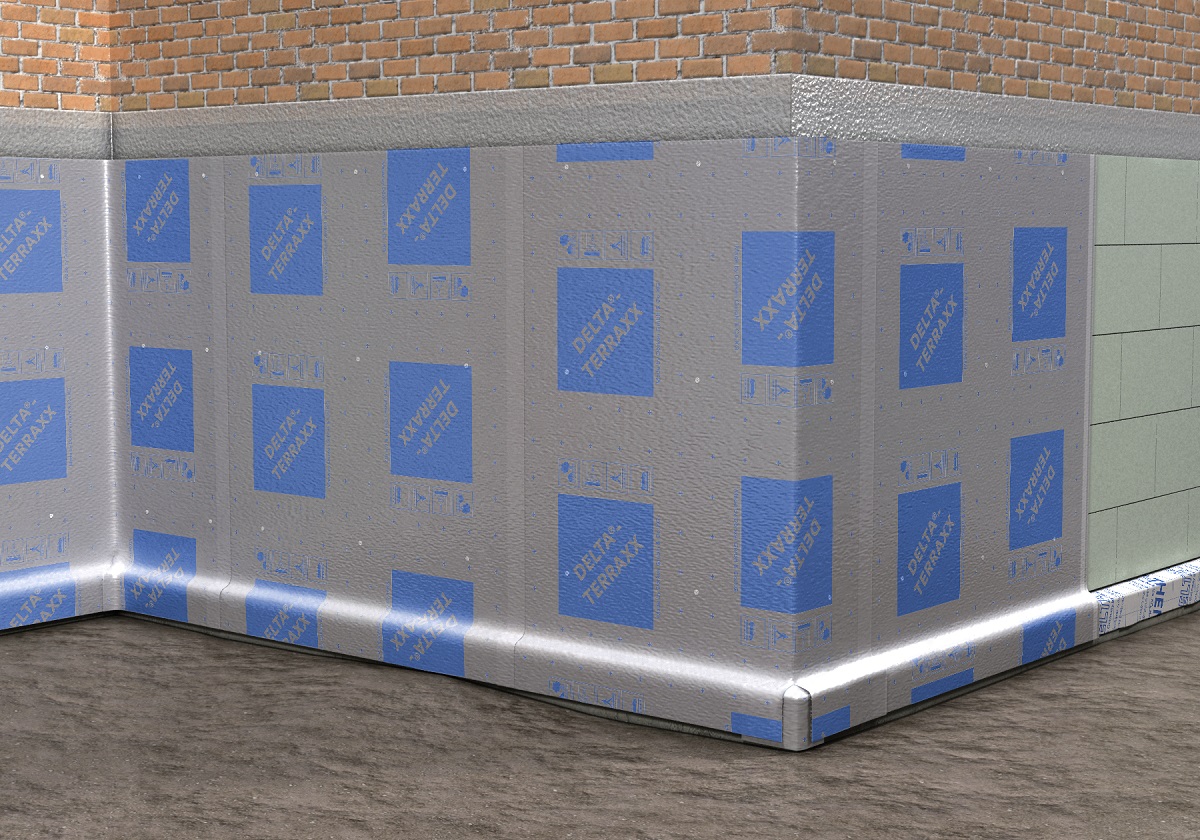

Posledný pás by mal prekrývať prvý položený pás najmenej o 20 cm.

Drenážna fólia TERRAXX
Zdroj: Dörken
  1. krok

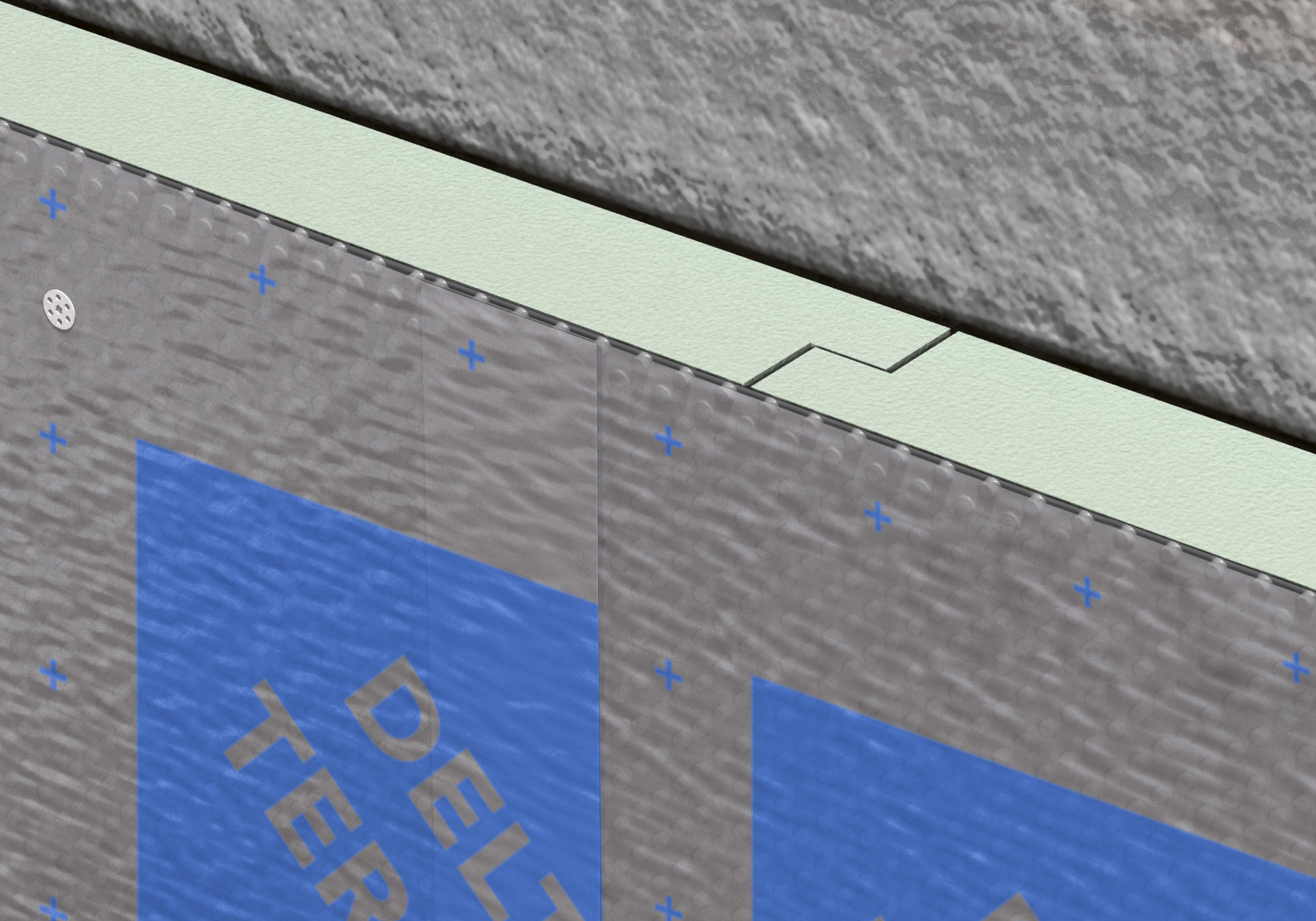

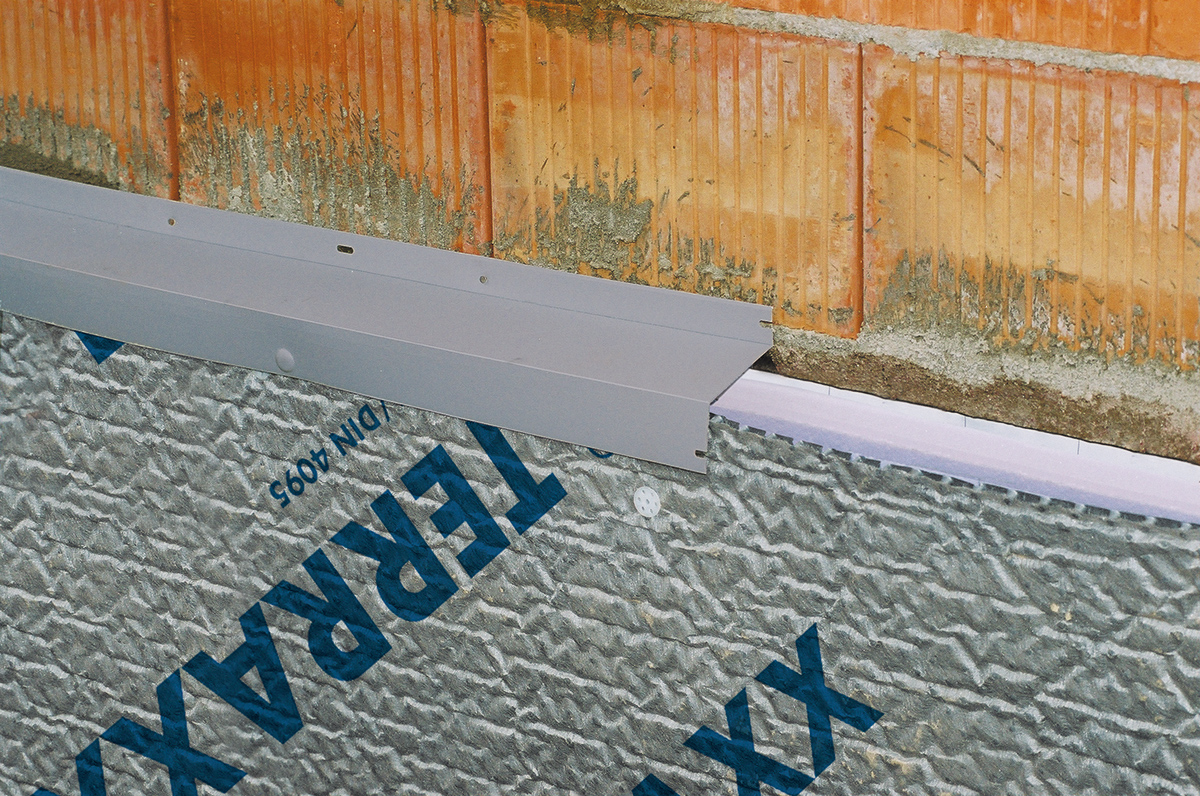

Horné zakončenie sa realizuje pomocou DELTA®-TERRAXX-PROFILu, ktorý sa prikotví k perimetrickým doskám.

Aplikácia drenáže
Zdroj: Dörken

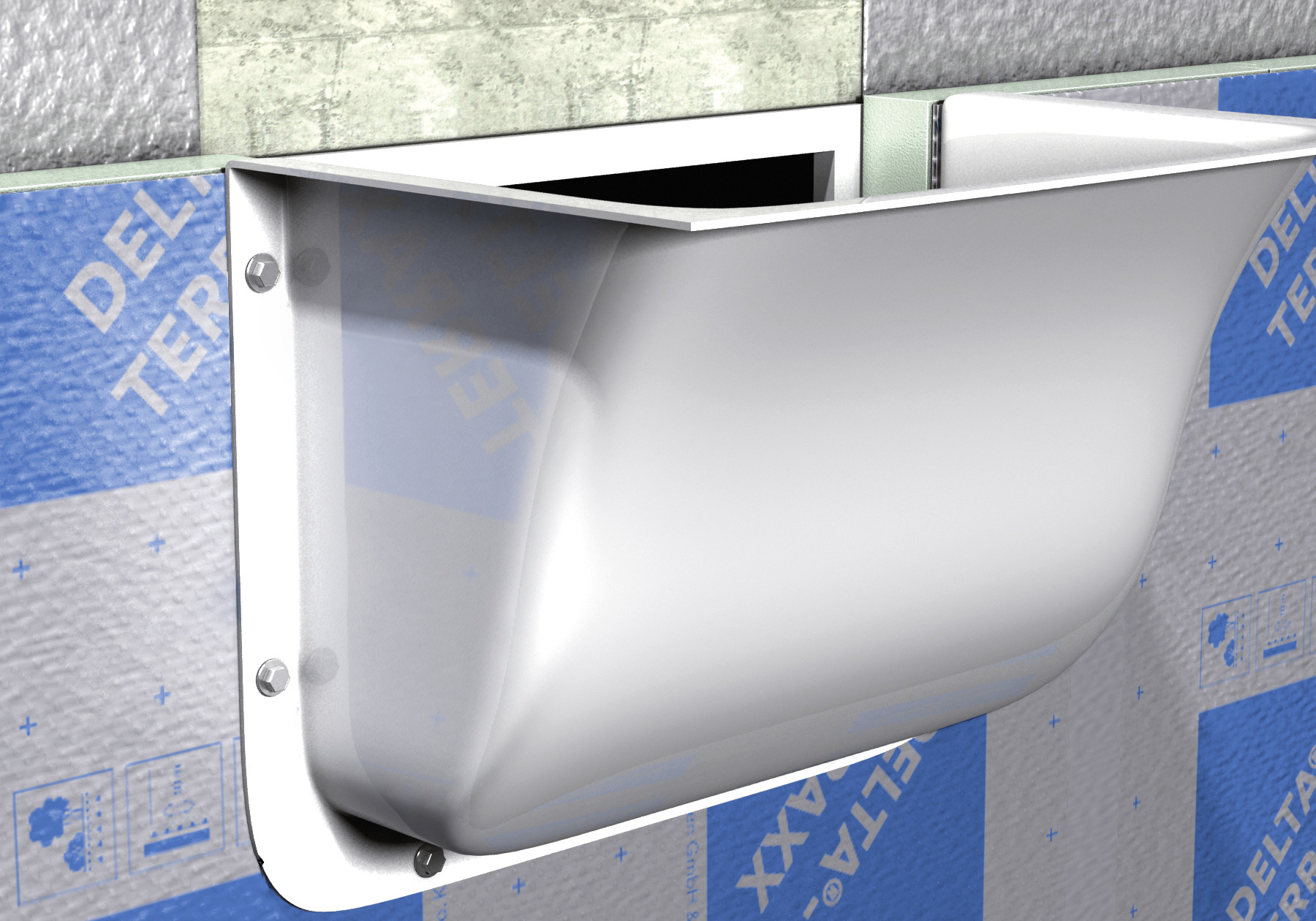

  1. Zabudovanie presvetľovacích šácht (anglických dvorcov)

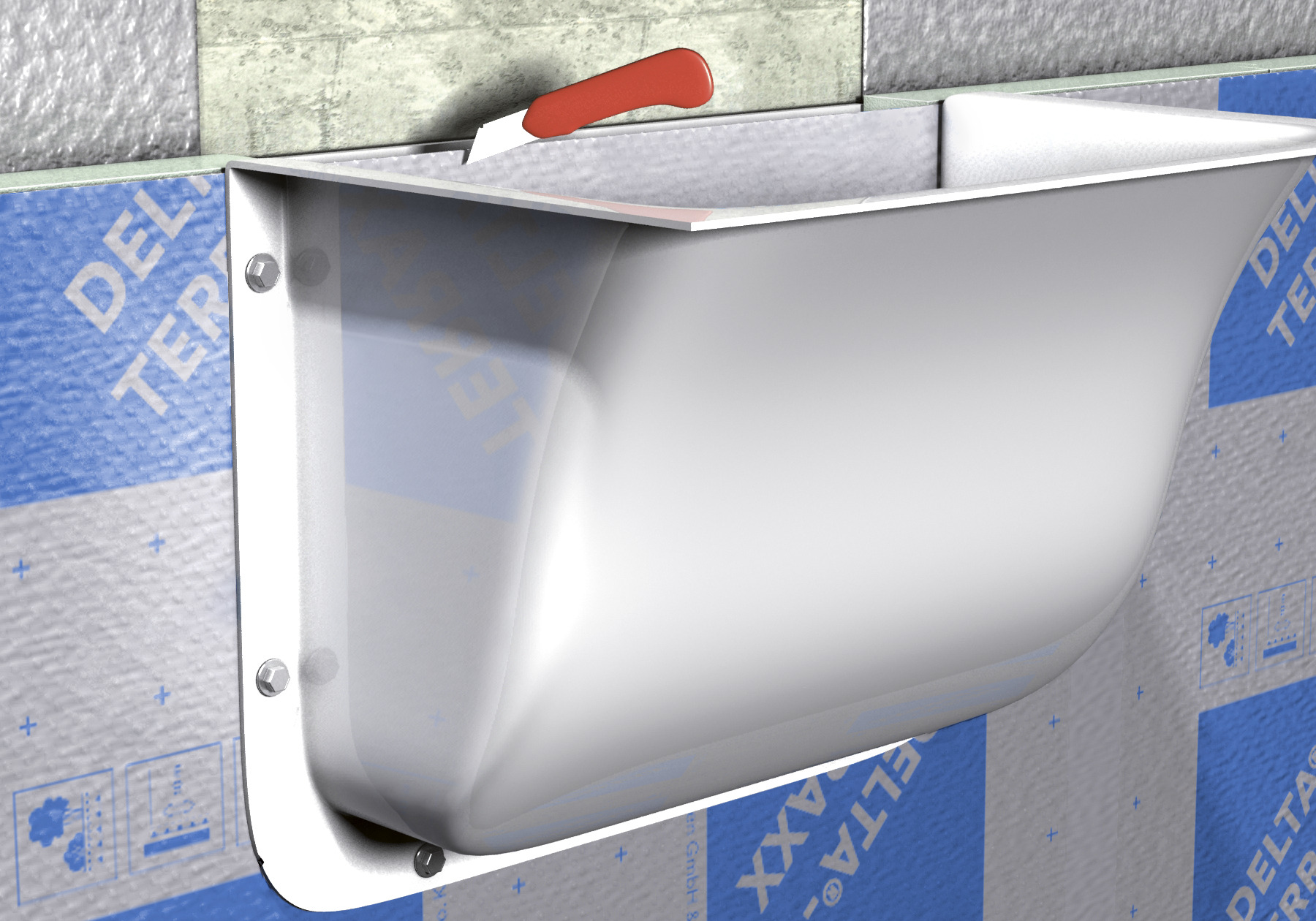

Plastové presvetľovacie šachty umiestnite priamo na fóliu.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

Neskôr vyrežte okenný otvor.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

Pri výške izolovanej steny 2,3 m sa odporúča suterénnu stenu pásom vodorovne „obaliť“ a mechanicky pás fixovať v hornom plochom okraji.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

Kotvenie sa realizuje nad hydroizoláciou. Fólia musí byť provizórne ukotvená o 10 cm vyššie ako hydroizolácia.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

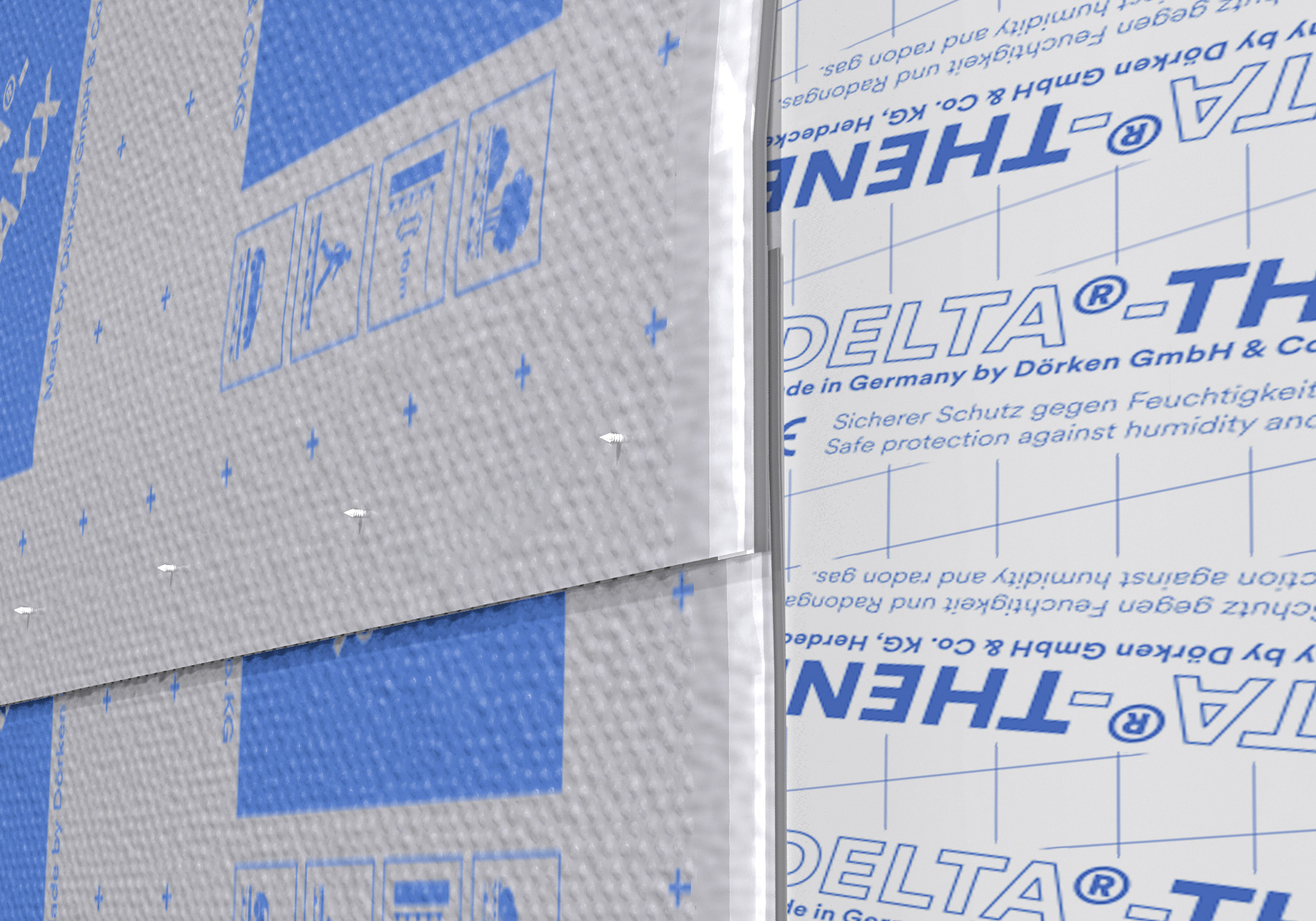

Pokiaľ je nutné zvislé pásy nadstaviť, podsuňte spodný pás najmenej o 20 cm pod horný pás.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

Oba pásy sa následne spoja pomocou min. 4 ks DELTA®-SAMOLEPIACICH TŔŇOV.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

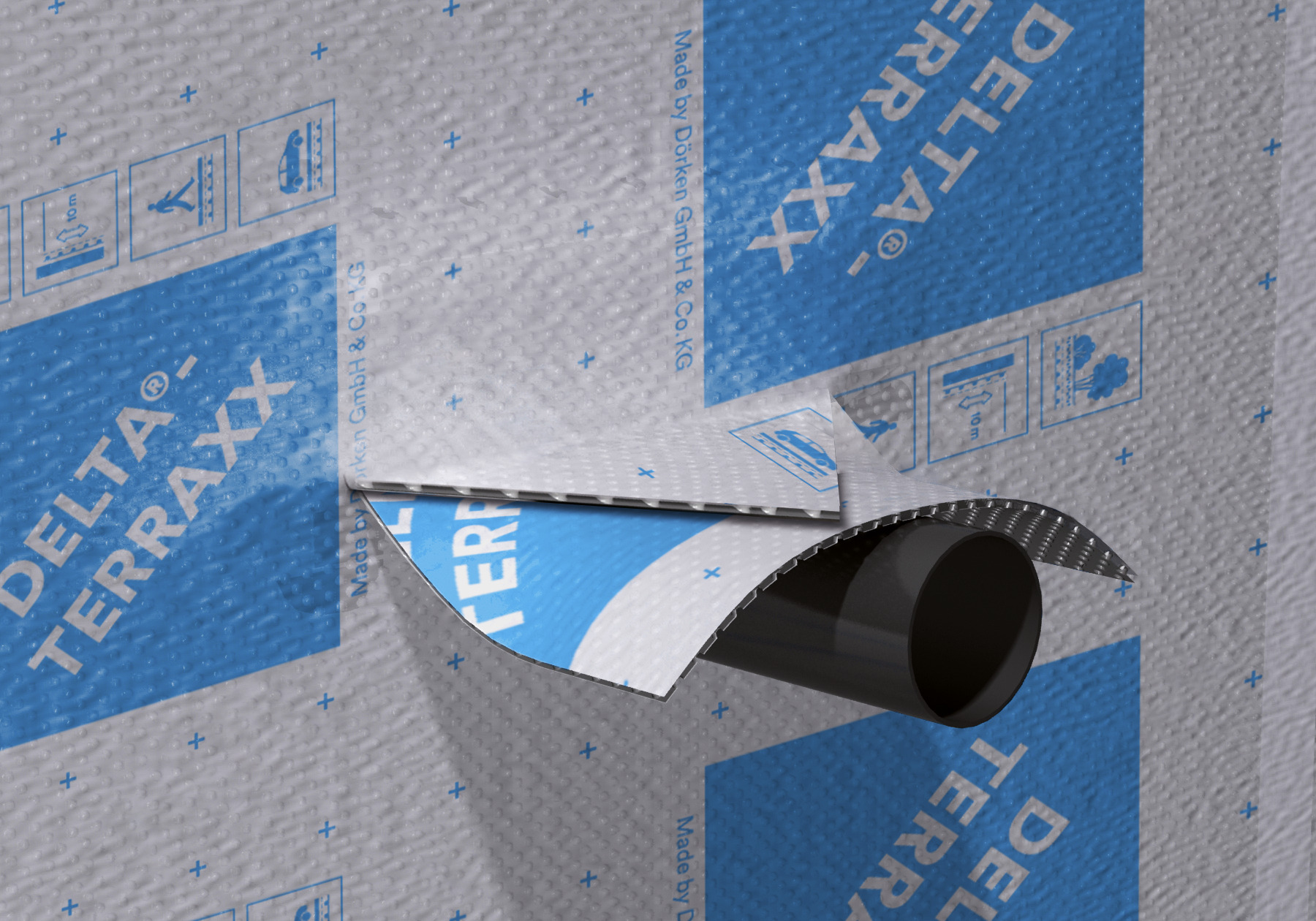

Pri prestupoch káblov alebo potrubia sa pás DELTA®-TERRAXX nareže do tvaru písmena „V“ a zasunie sa 30 × 30 cm kus drenážnej fólie, ktorý prestup zakryje. Pri neskoršom zásype výkopu je možné ešte dodatočne v tomto mieste detail obsypať štrkopieskom, aby bola voda v tomto mieste čo najrýchlejšie odvedená.

Aplikácia drenáže
Zdroj: Dörken
  1. krok

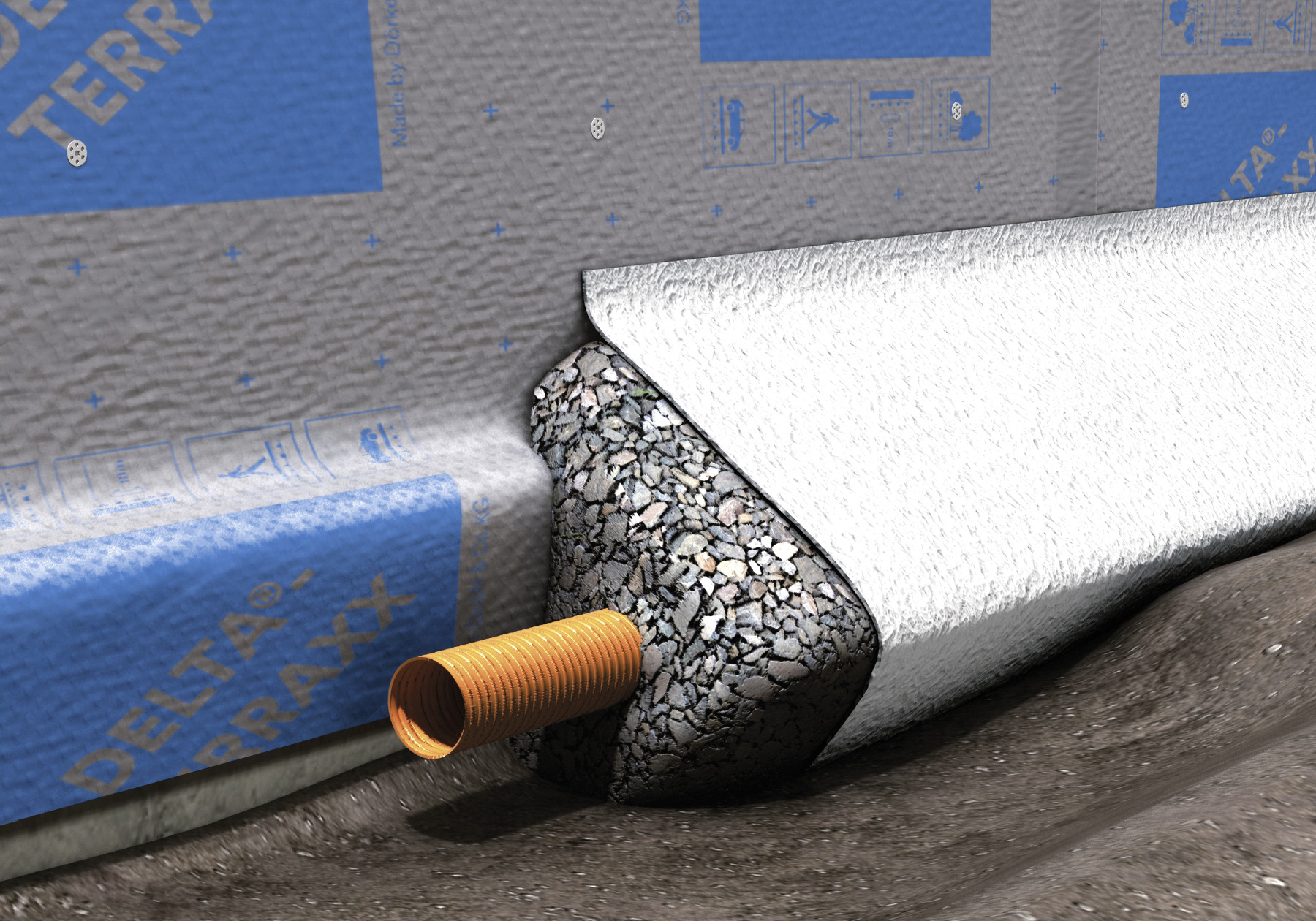

Pri päte základu sa ukončí DELTA®-TERRAXX v blízkosti drenážneho potrubia. Drenážne potrubie musí byť obsypané najmenej 15 cm vrstvou drenážneho filtra (napr. kamenivo frakcie 16/32 mm). Pokiaľ nie je obsyp filtračne stabilný, musí byť obalený vo filtračnej textílií DELTA®– GEOTEXX FS 100. Textíliou sa neobaľuje samotné potrubie, ale celý drenážny obsyp. Len tak zabezpečíte dlhodobo funkčný drenážny systém. Pri zasypávaní výkopu je lepšie pracovať po vrstvách a jednotlivé vrstvy zhutniť. Zásypová zemina by nemala obsahovať kamenivo s ostrými hranami a väčšieho priemeru ako 10 cm.

Správna montáž drenážnej fólie je pre ochranu spodnej stavby kľúčová. Ak dodržíte odporúčaný postup, zabezpečíte domu suché základy a dlhodobú funkčnosť drenážneho systému. Viac o drenážnych riešeniach DELTA® nájdete tu: https://www.doerken.com/sk/sk/technologien/drenazne-folie-delta-ochrana-spodnej-stavby
