Oživte svoju záhradu: Vyrobte si dreveného drevorubača, ktorého rozhýbe aj slabý vánok

Oživte svoju záhradu originálnou veternou hračkou! Tento tradičný mechanizmus premení silu vetra na pohyb postavičky, ktorá usilovne seká drevo. Je to zábavný projekt na voľné dni v dielni, ktorý poteší nielen deti, ale aj každého okoloidúceho.

Galéria

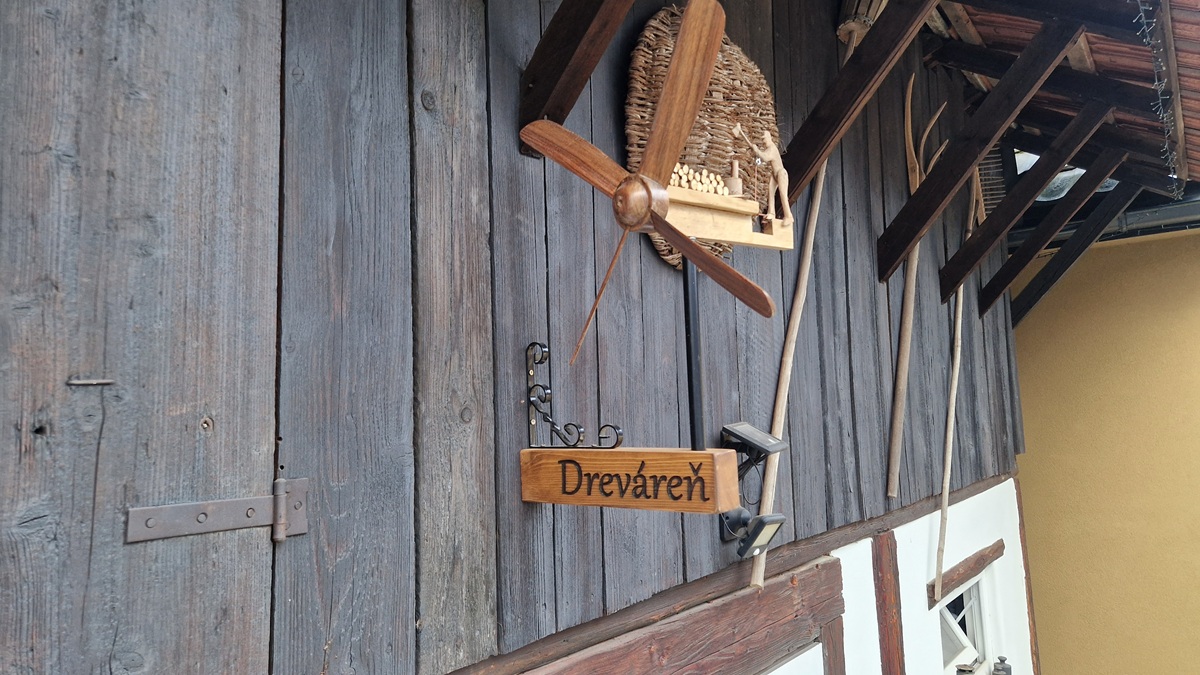

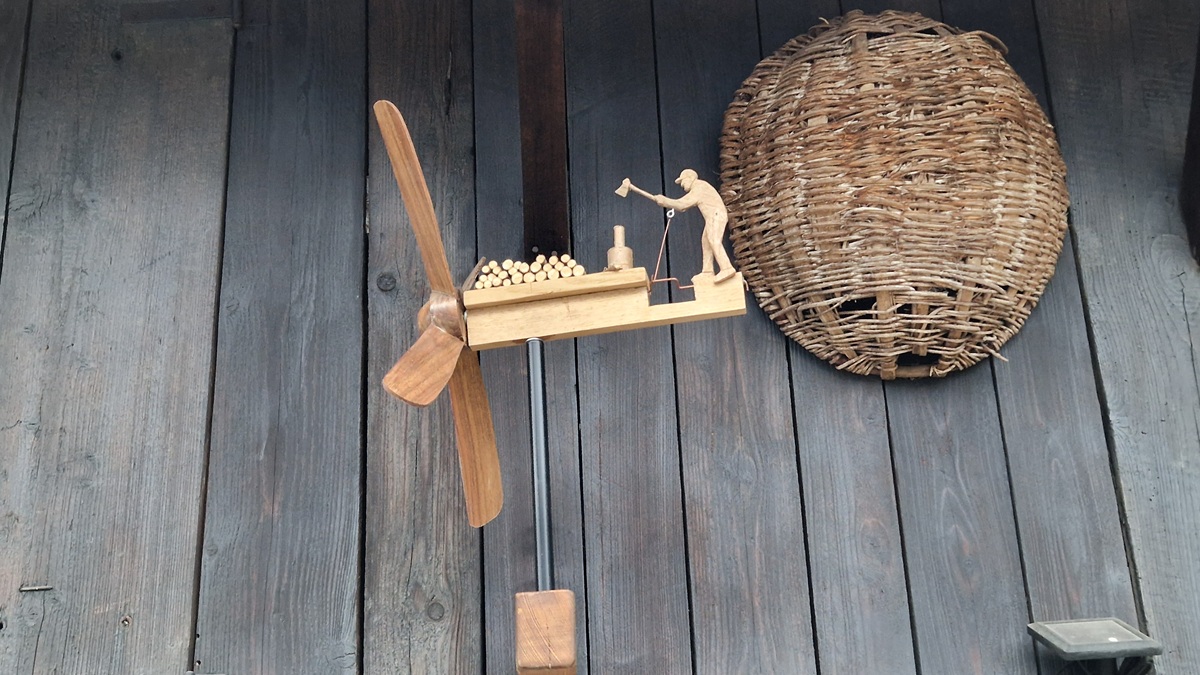

Veterné hračky, známe aj ako „veterníky s príbehom“, sú fascinujúcim spojením mechaniky a rezbárskeho umenia. Základom je zachytiť energiu vetra pomocou vrtule a cez jednoduchý kľukový hriadeľ ju preniesť na pohyblivú figúrku. V mojom prípade som zvolil postavičku drevorubača z orechového dreva, ktorá dodá záhrade vidiecky nádych.

Najdôležitejším prvkom je vrtuľa, ktorá musí byť nielen estetická, ale najmä funkčná a vyvážená. V tomto návode využijeme orechové drevo, ktoré je ideálne pre mechanicky namáhané súčiastky v exteriéri.

Výroba vrtule

Pracovný postup

Príprava hlavice

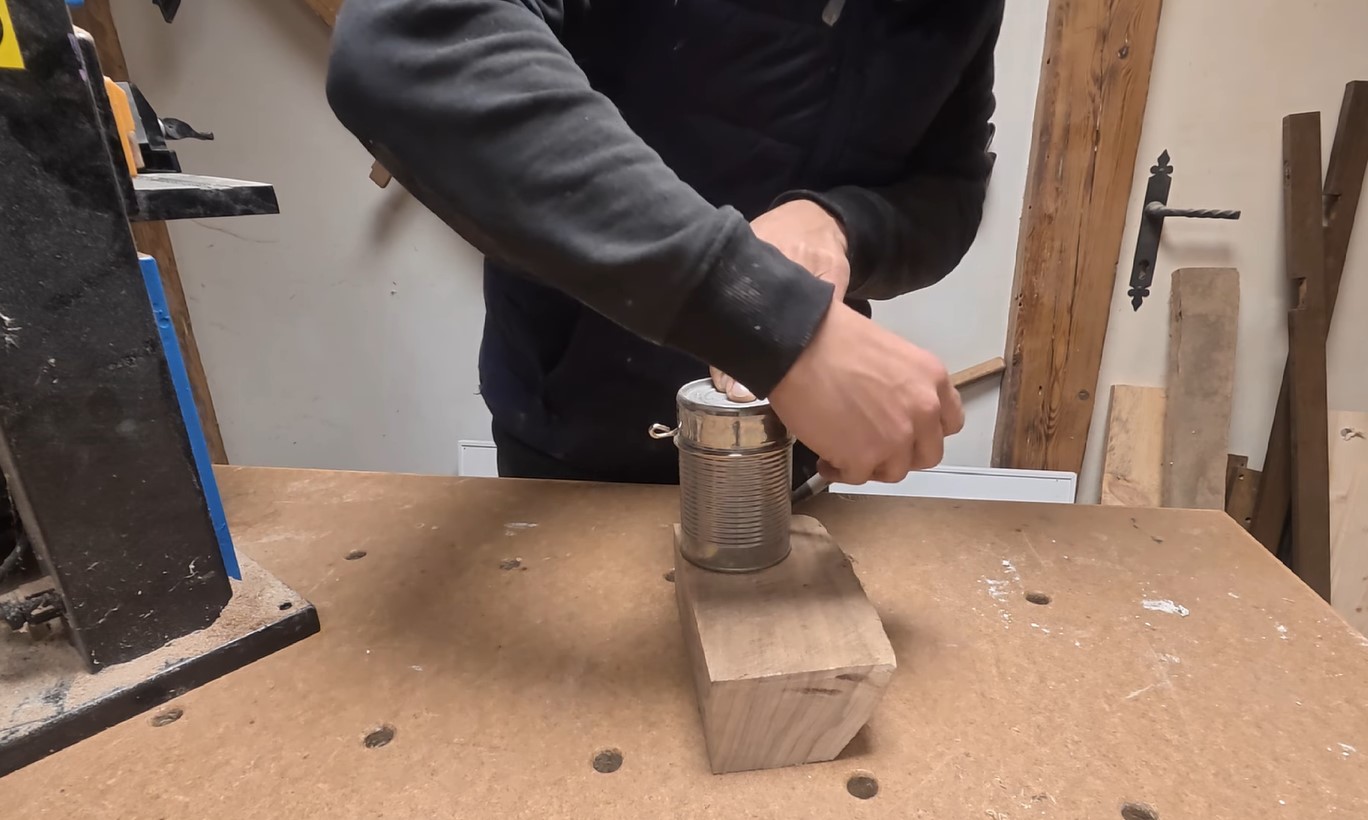

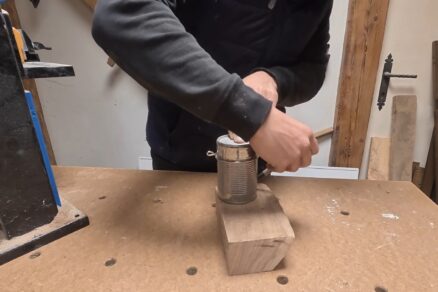

Zvoľte suchý kus orecha s hrúbkou 7 cm bez prasklín, na ktorý kružidlom vyznačte na drevo stred a obvod hlavice. Pomôžte si aj pohárikom.

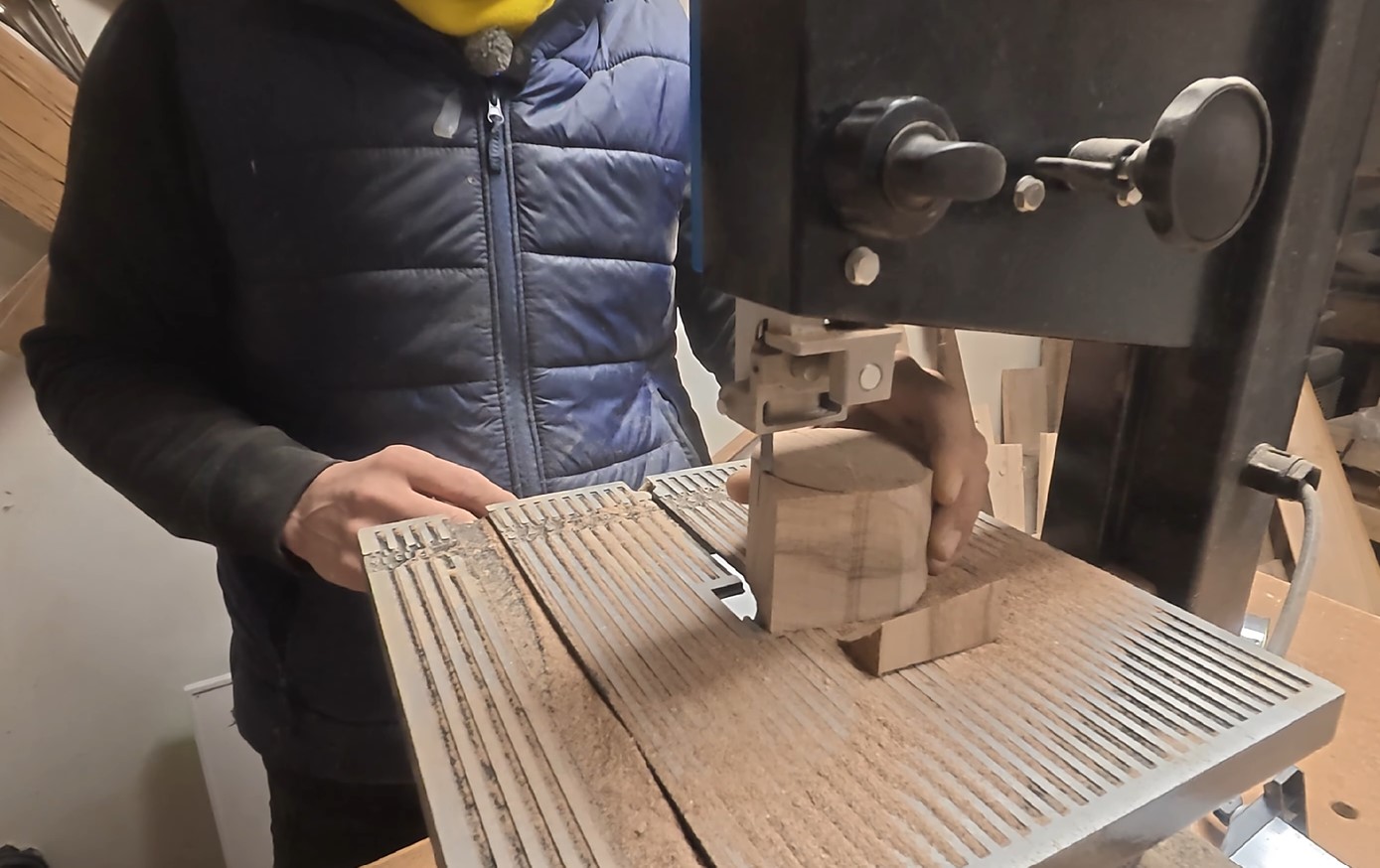

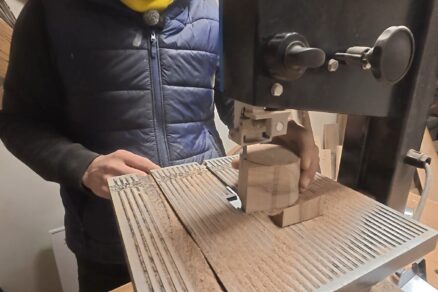

Na pásovej píle vyrežte kruh s rezervou cca 5 mm.

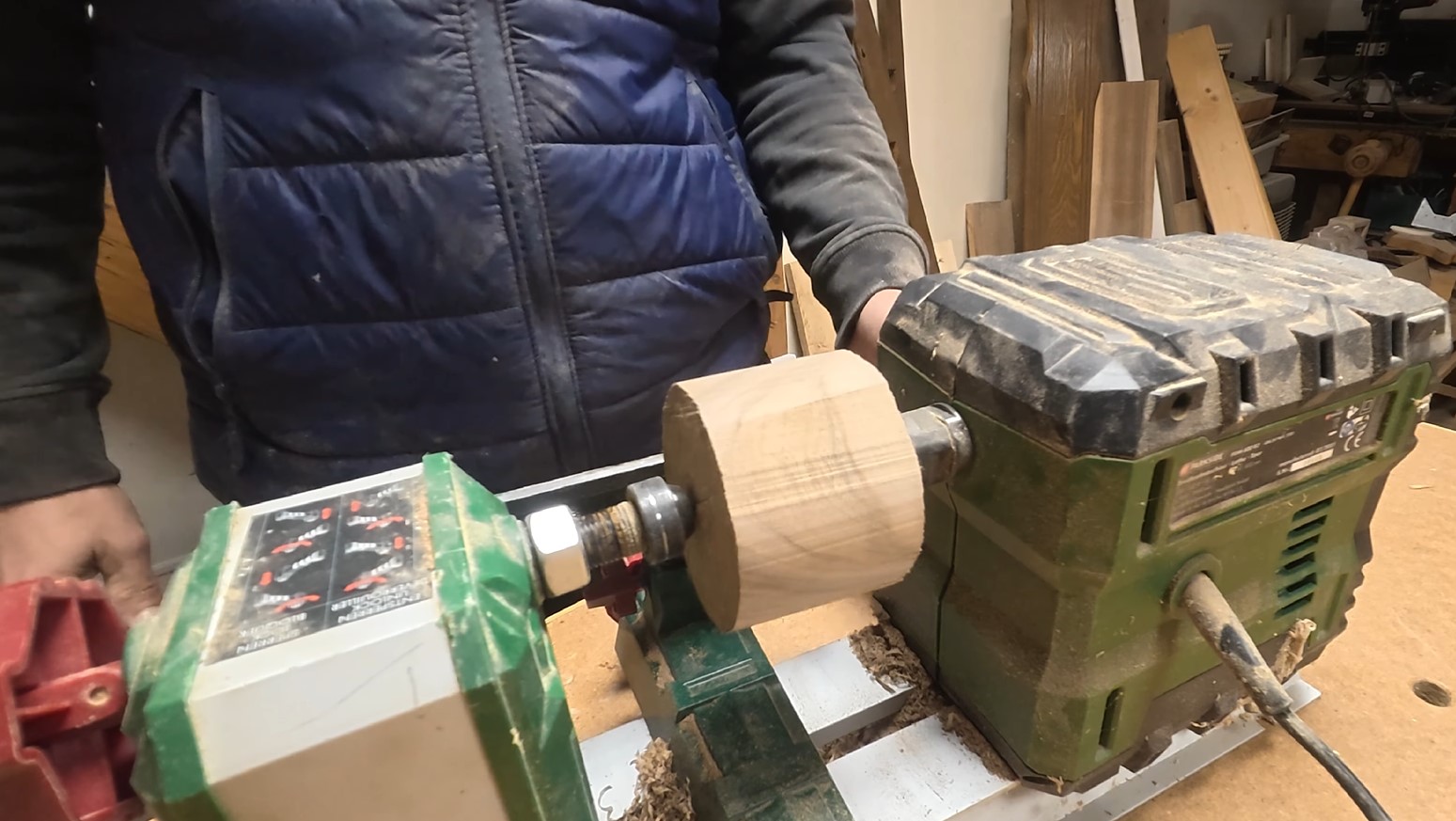

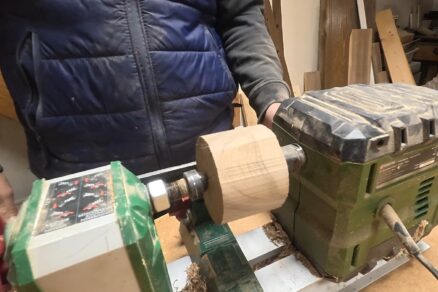

Vypílený valec upevnite do skľučovadla sústruhu.

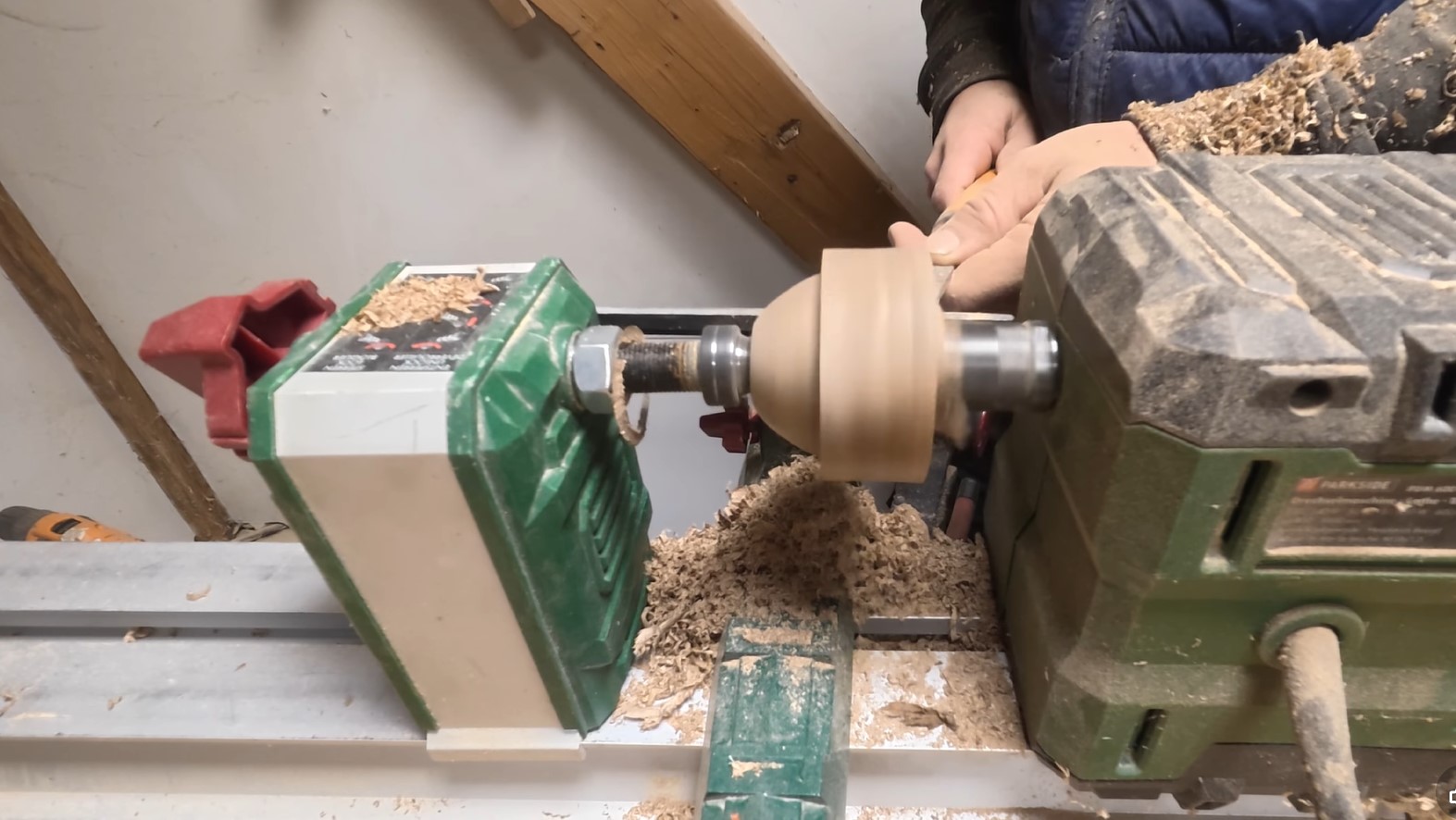

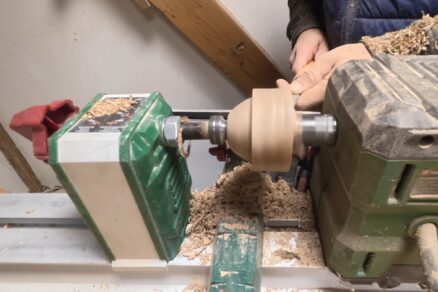

Sústružníckym dlátom vyrovnajte prednú a zadnú plochu a vytvarujte hlavicu.

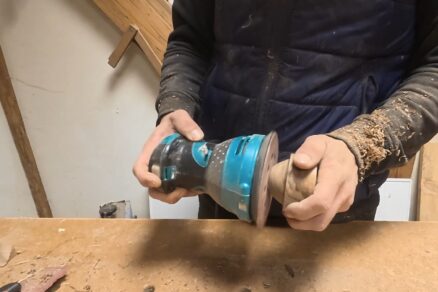

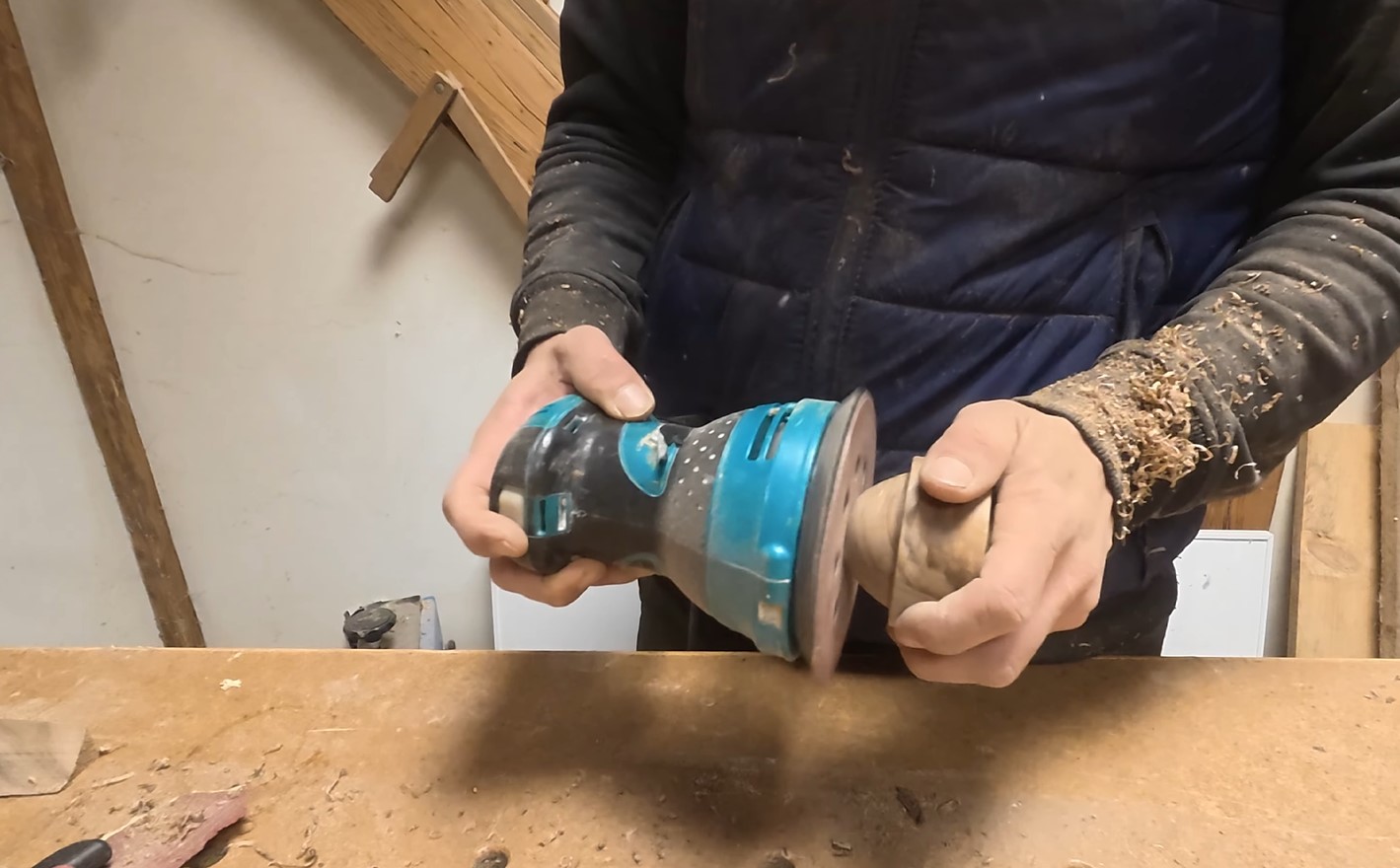

Detaily dobrúste excentrickou brúskou.

Výroba lopatiek

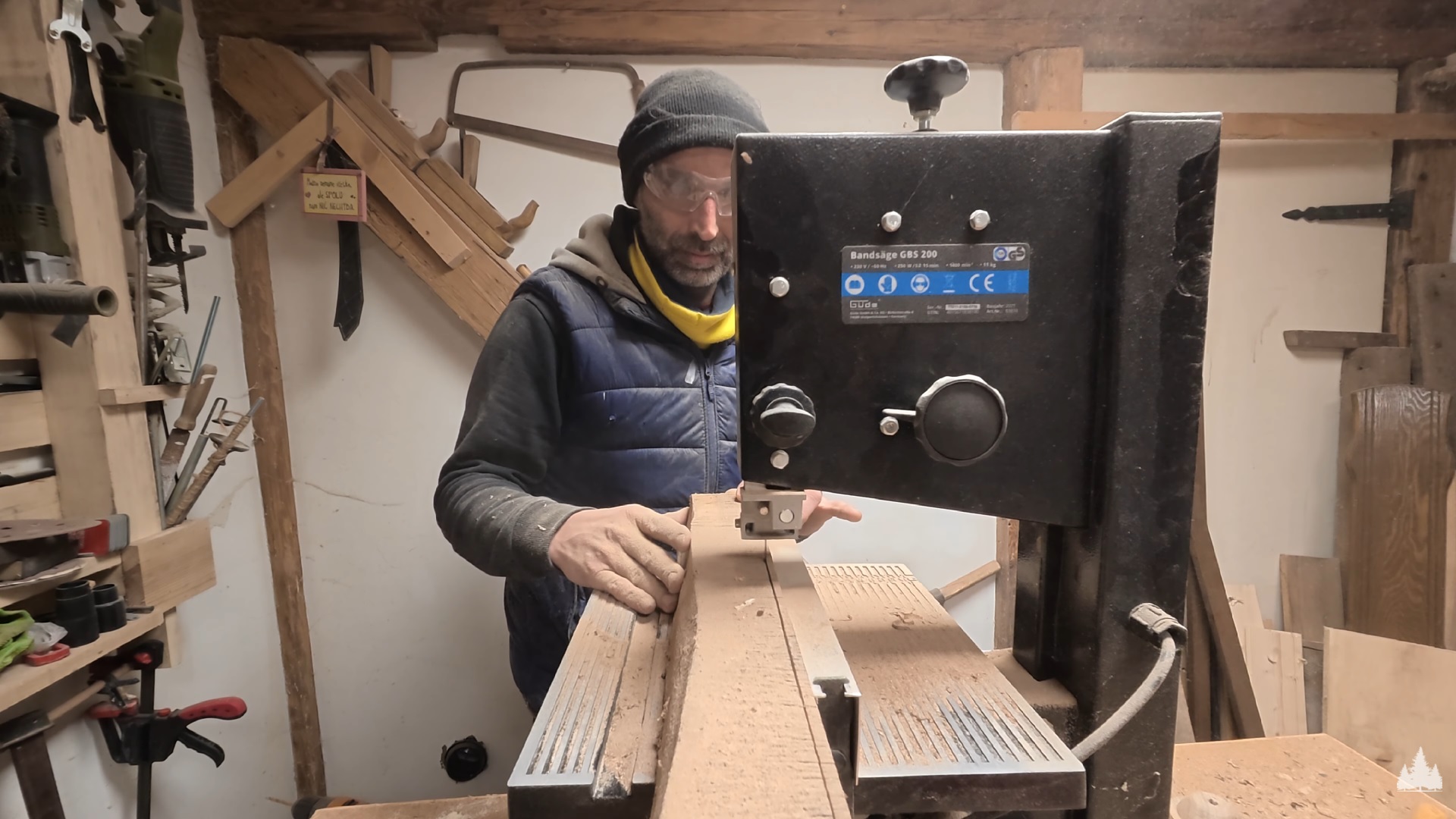

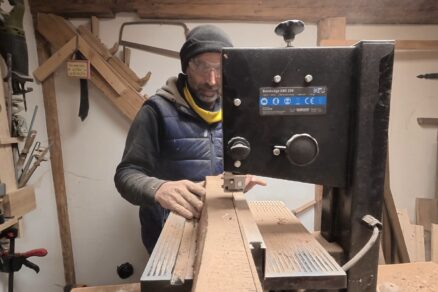

Z hranola narežte na pásovej píle 4 plátky s hrúbkou 5 mm.

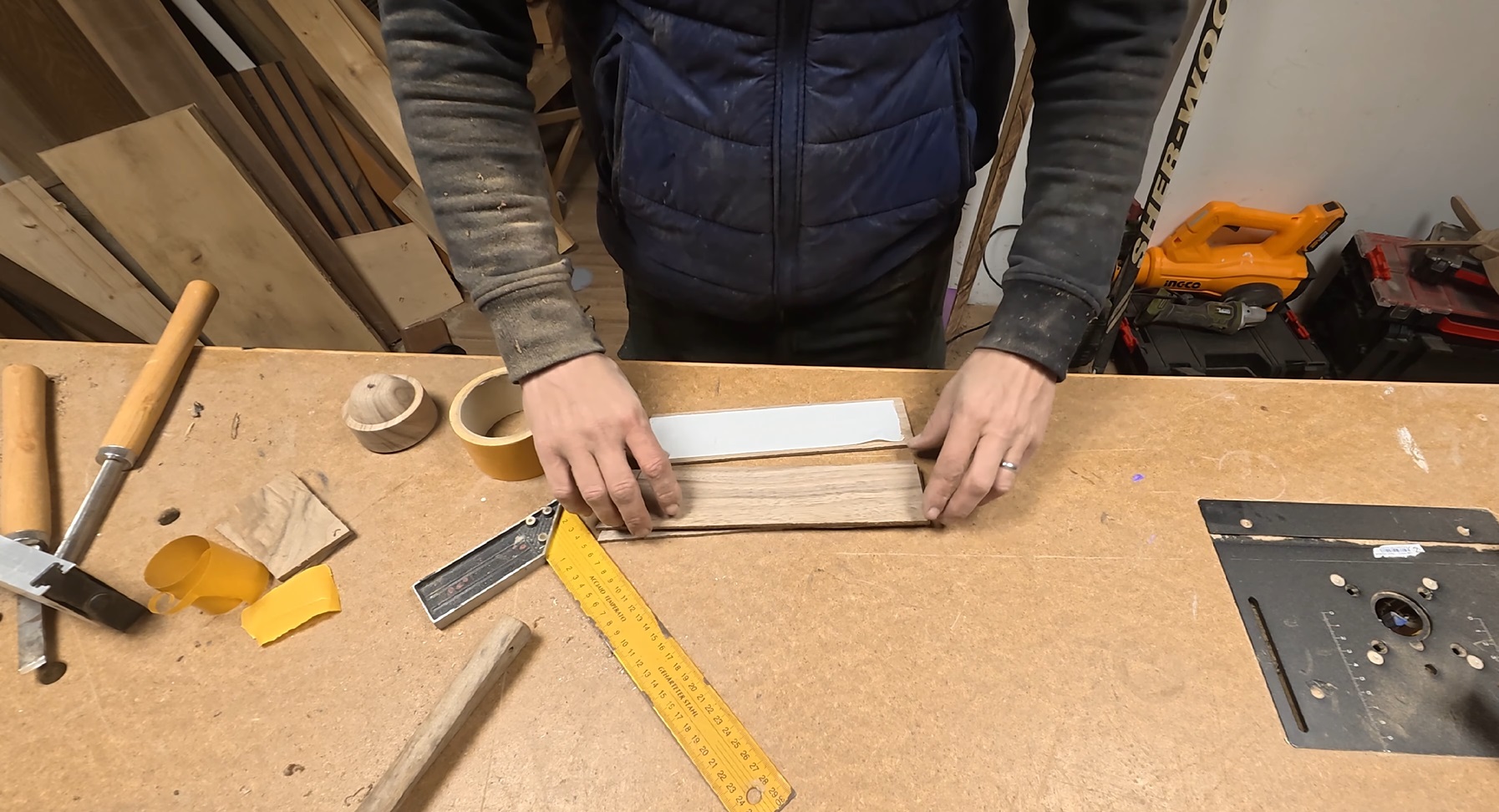

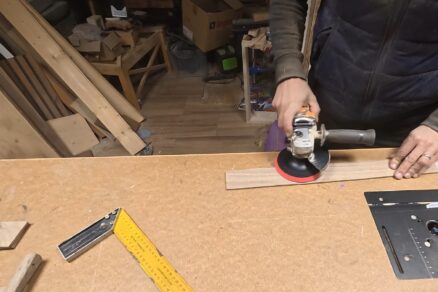

Plátky prebrúste a zlepte ich k sebe obojstrannou páskou.

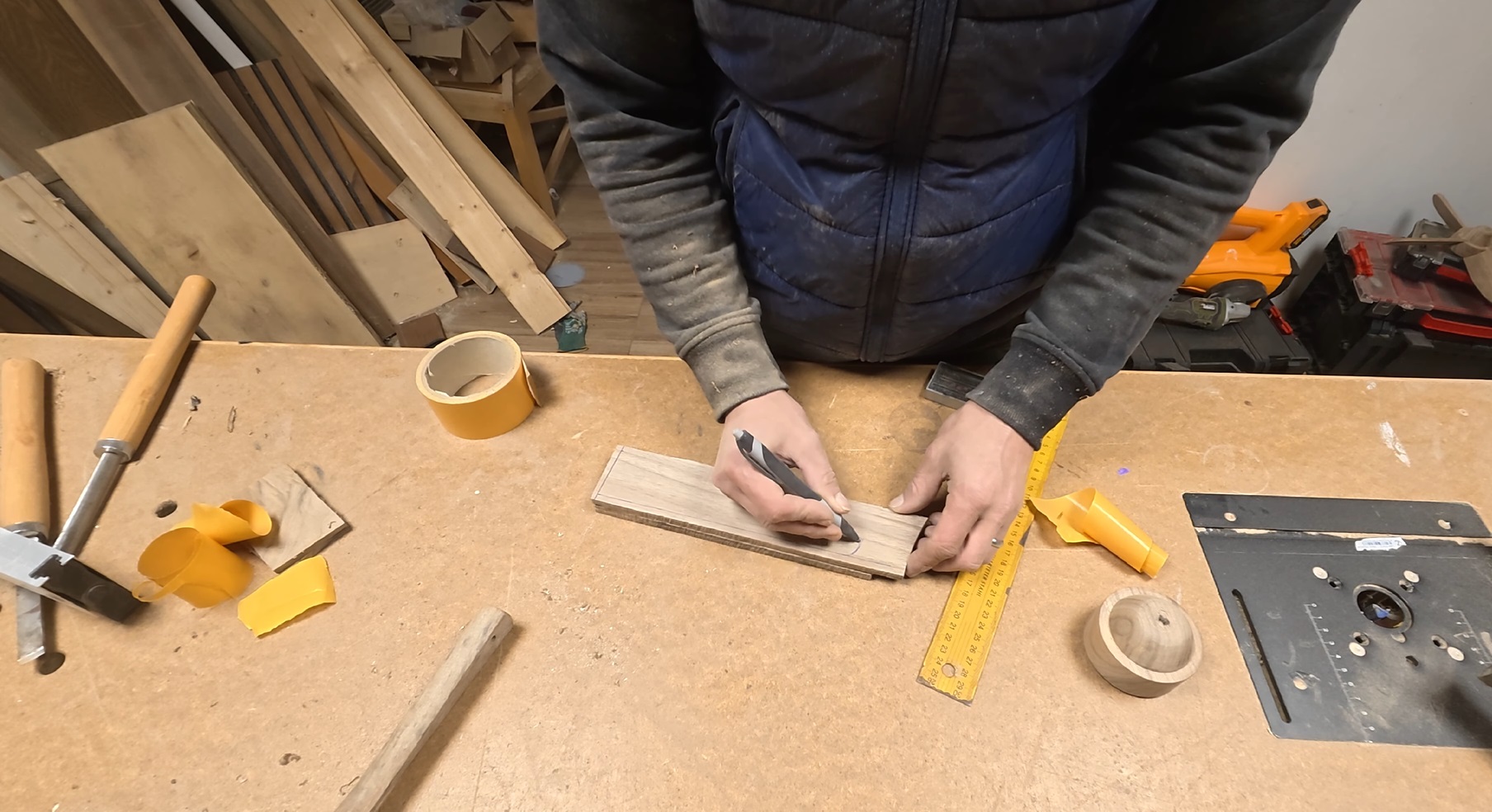

Na vrchnú stranu nakreslite tvar lopatky (napr. kvapkový alebo listový tvar).

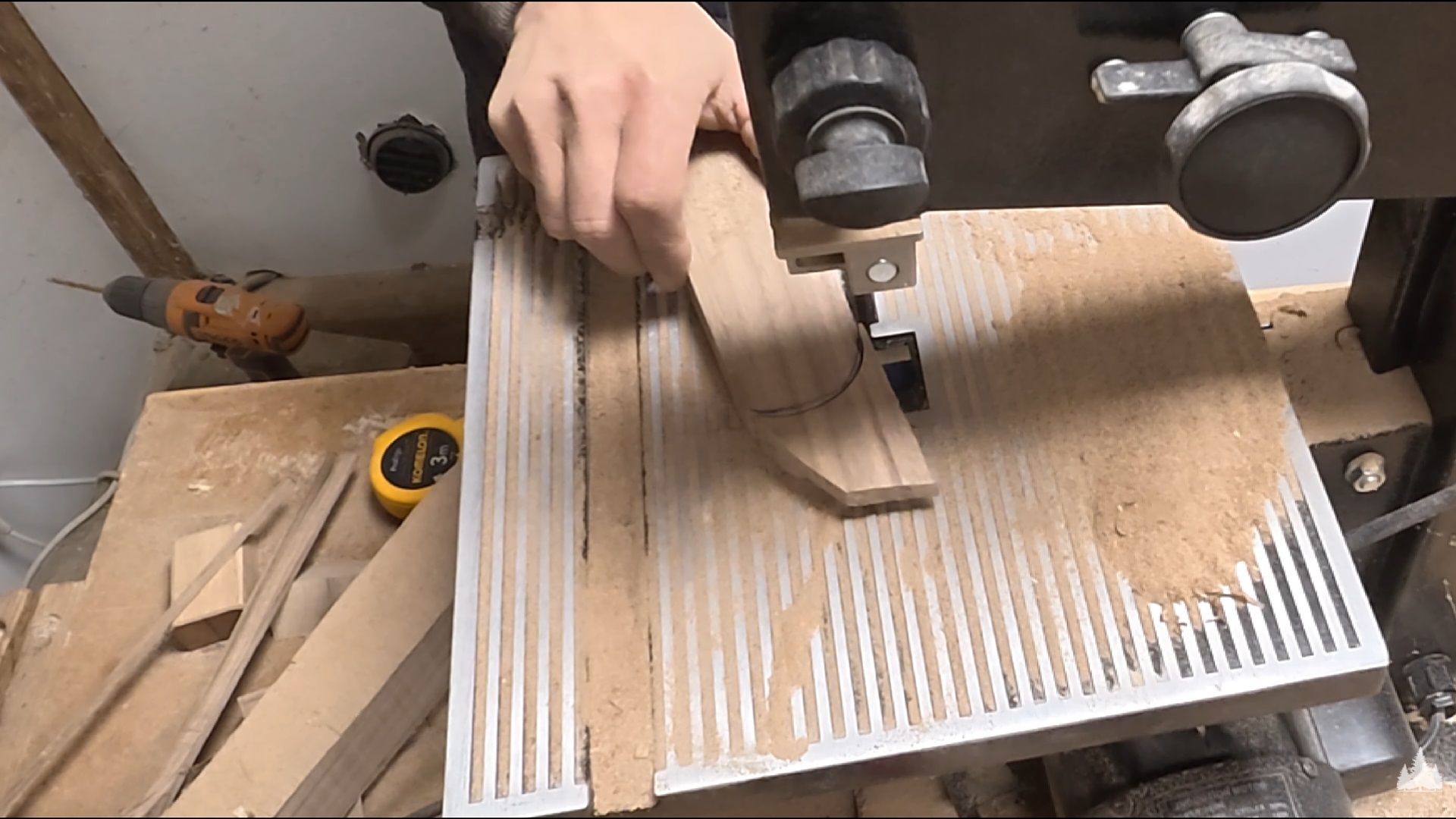

Vyrežte tvar cez celý blok naraz – všetky lopatky budú mať rovnaký odpor vzduchu.

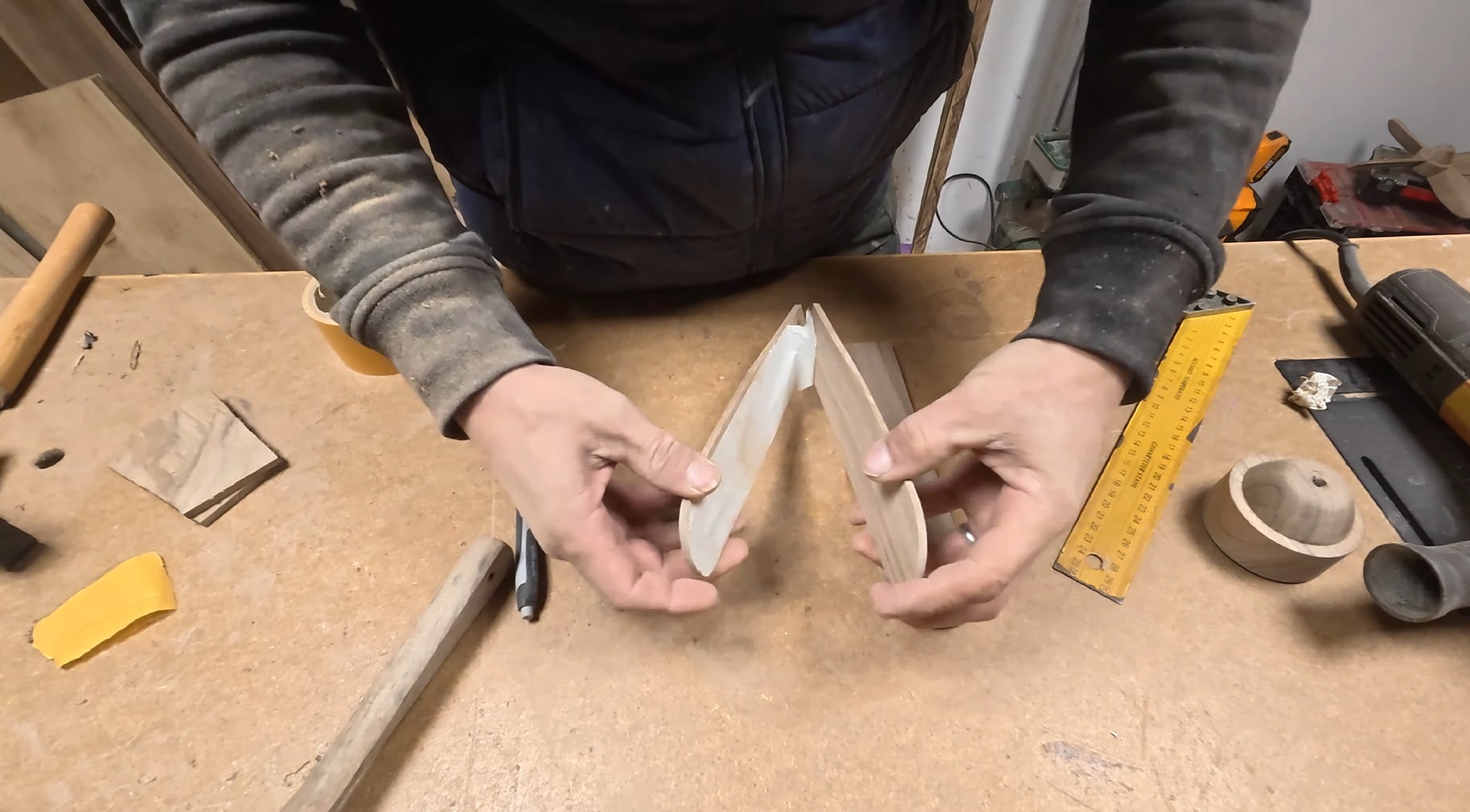

Opatrne oddeľte plátky od seba pomocou dláta alebo noža.

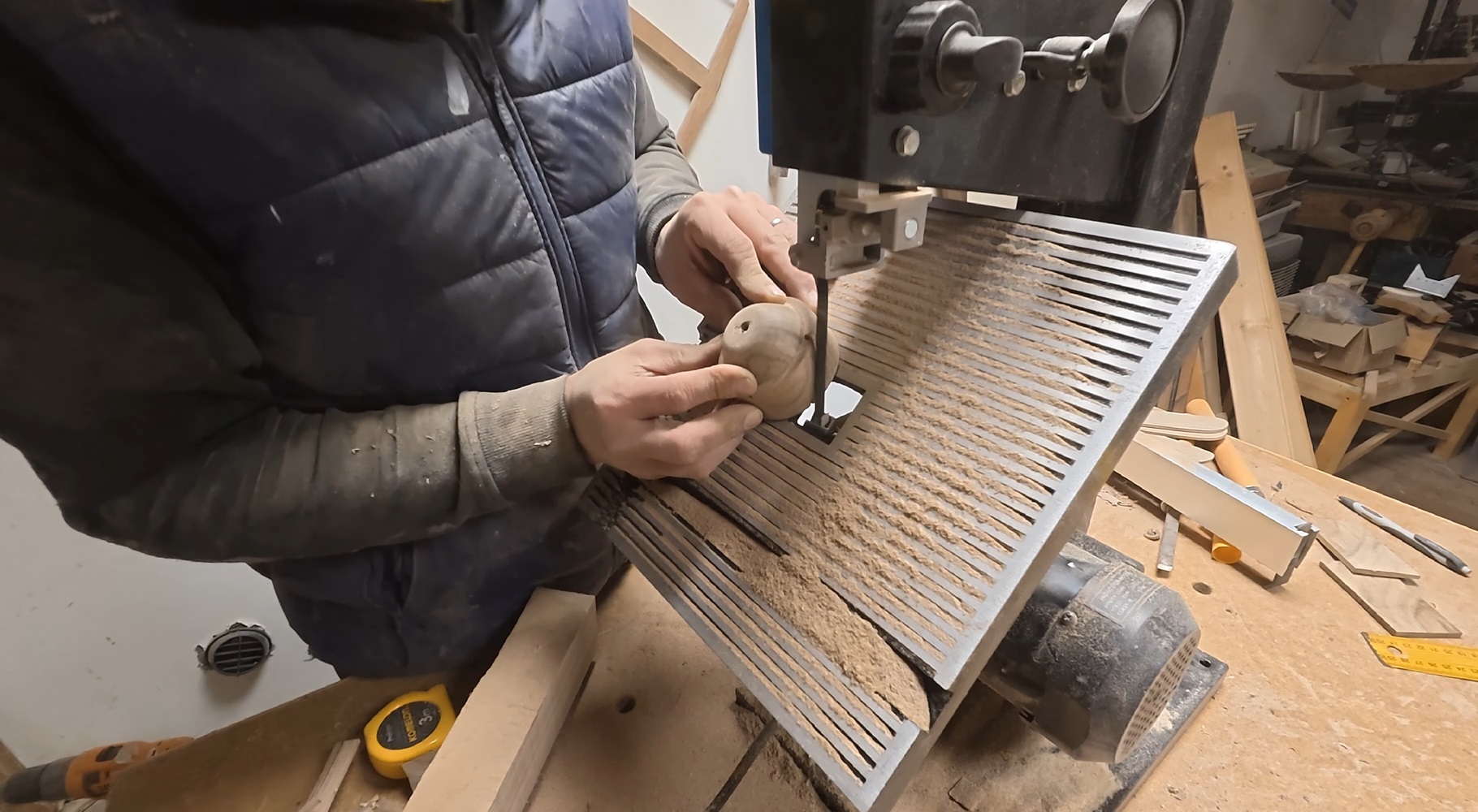

Nakloňte stôl pásovej píly na 45° a do hlavice vyrežte 4 zárezy do kríža (každých 90 stupňov) na šírku lopatky vrtule.

Uistite sa, že lopatky do zárezov pasujú tesne a bez deformácie.

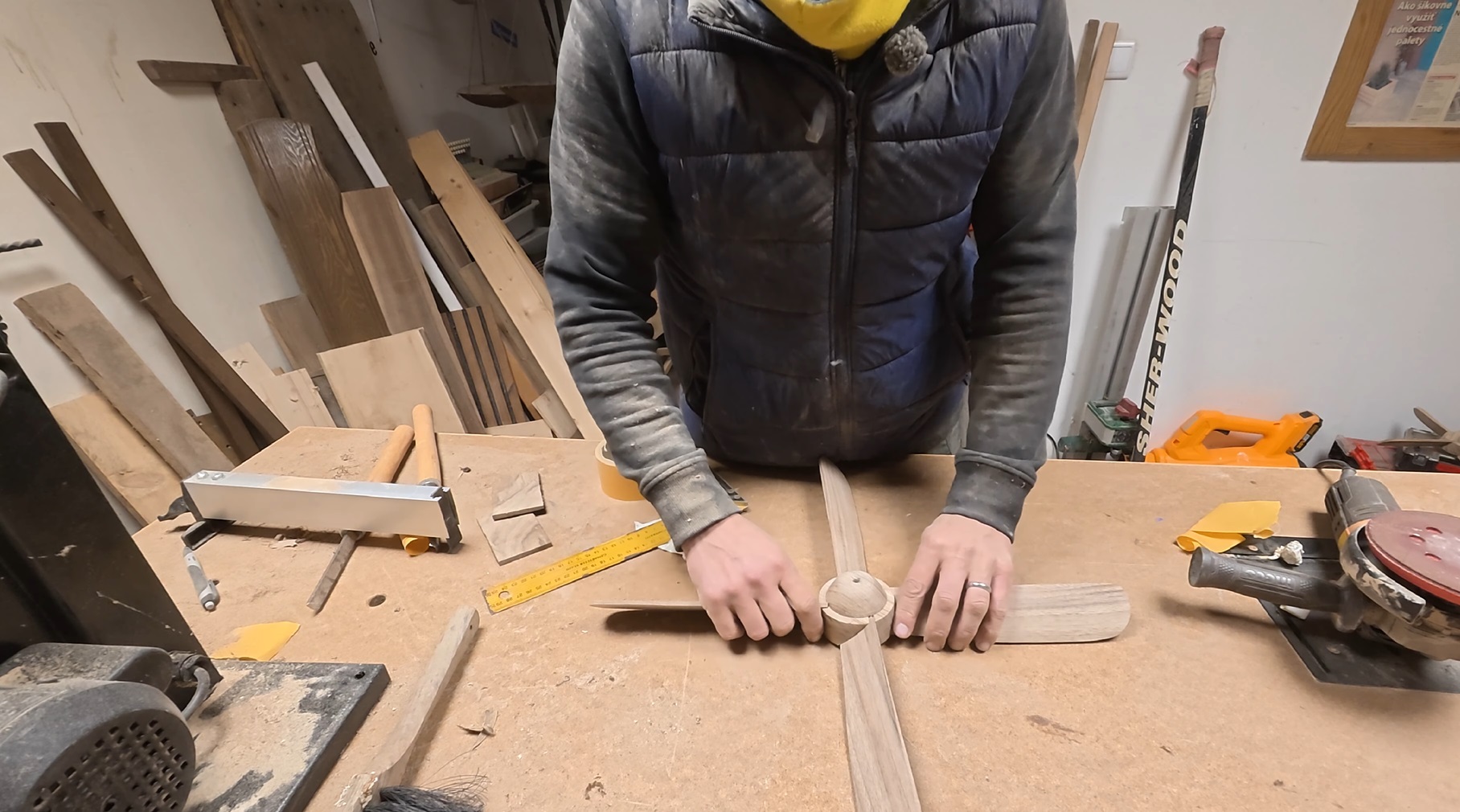

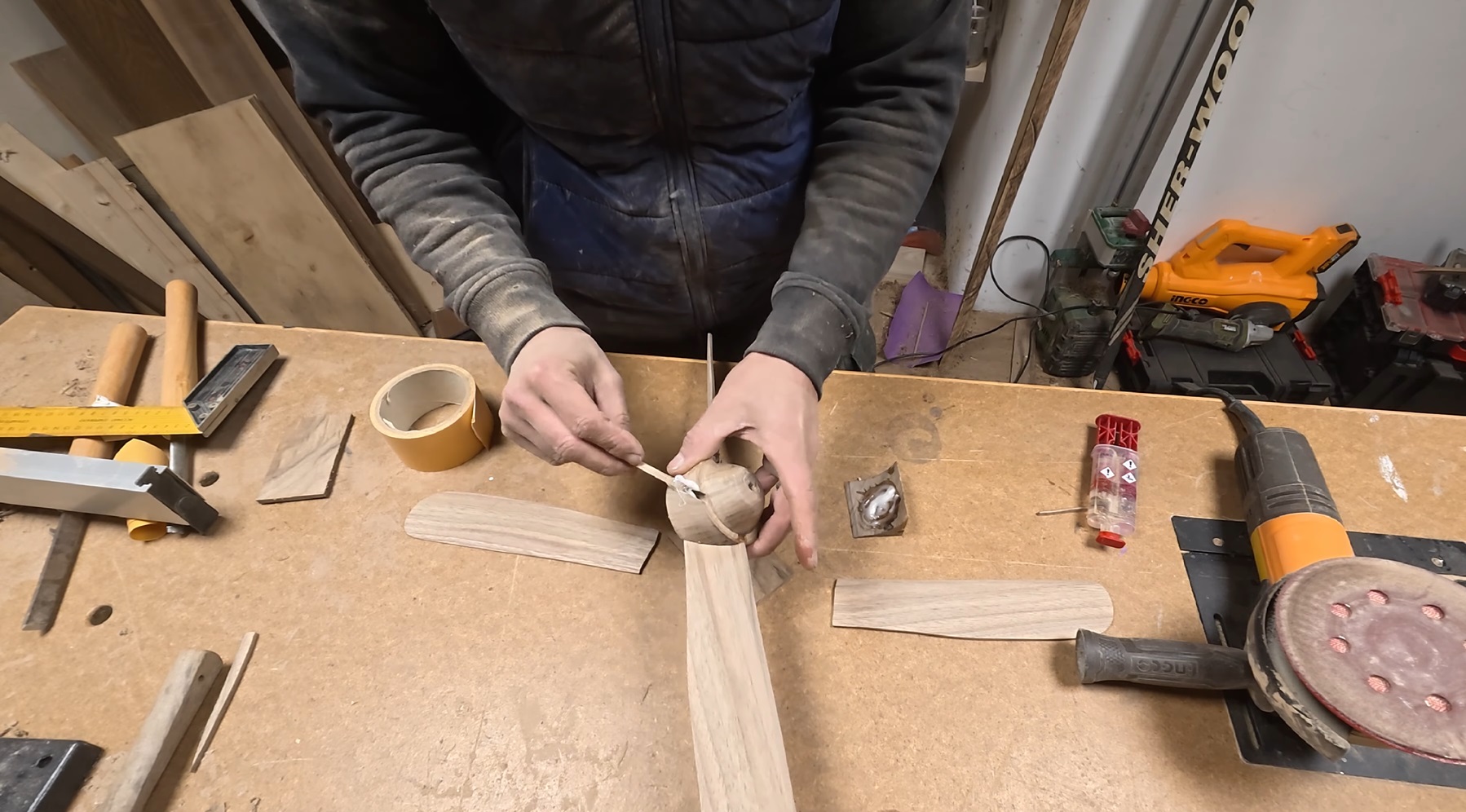

Do drážok naneste dvojzložkové lepidlo a lopatky zasuňte na doraz.

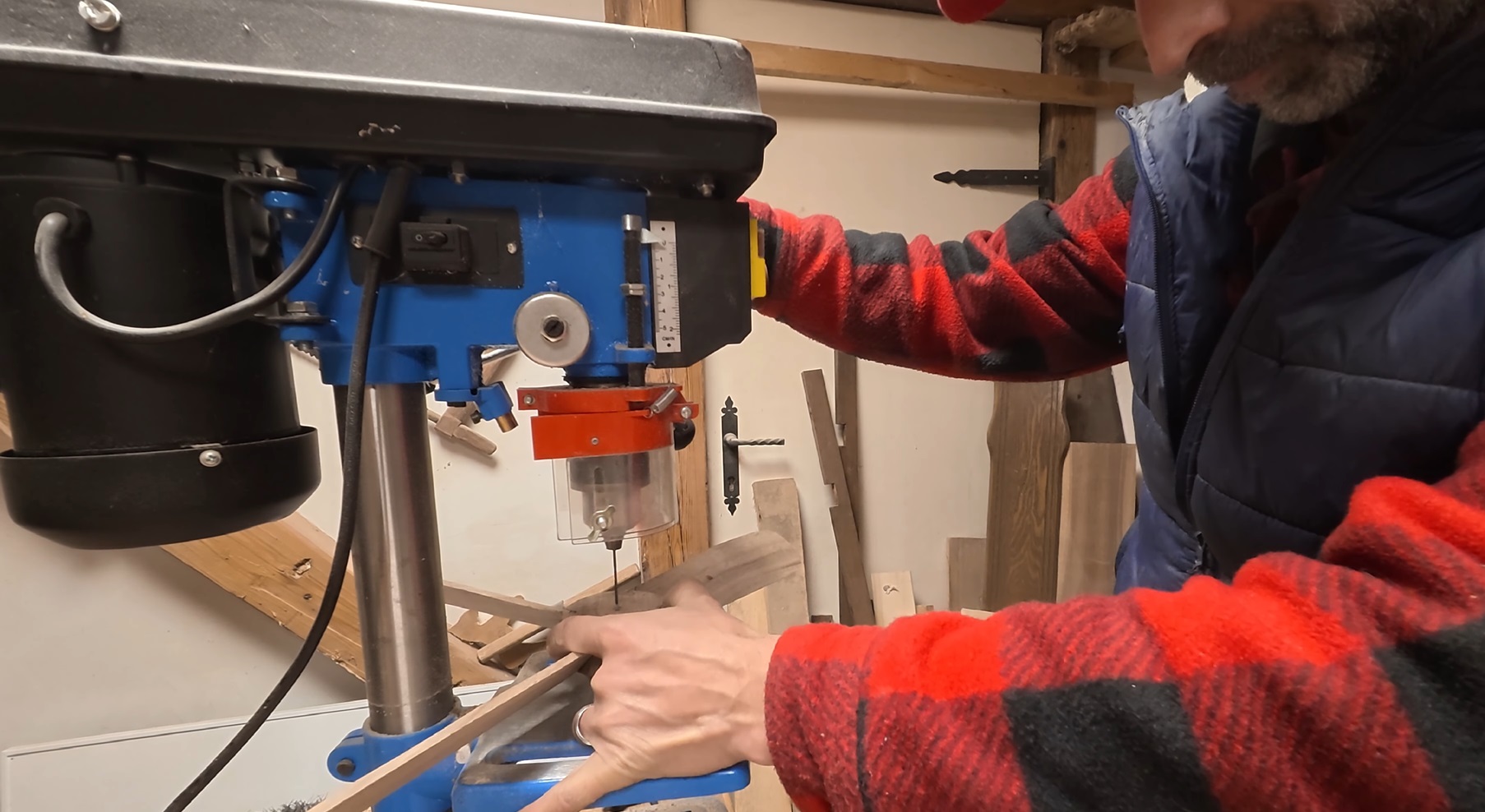

Na stojanovej vŕtačke vyvŕtajte stredový otvor pre drôt.

Nasaďte vrtuľu na drôt. Ak sa jedna strana vracia vždy nadol, zbrúste z nej kúsok dreva, kým vrtuľa neostane stáť v každej pozícii.

Celú vrtuľu nalakujte v dvoch vrstvách, aby ste zabránili nasávaniu vlhkosti.

Výroba pohyblivého mechanizmu

Pracovný postup

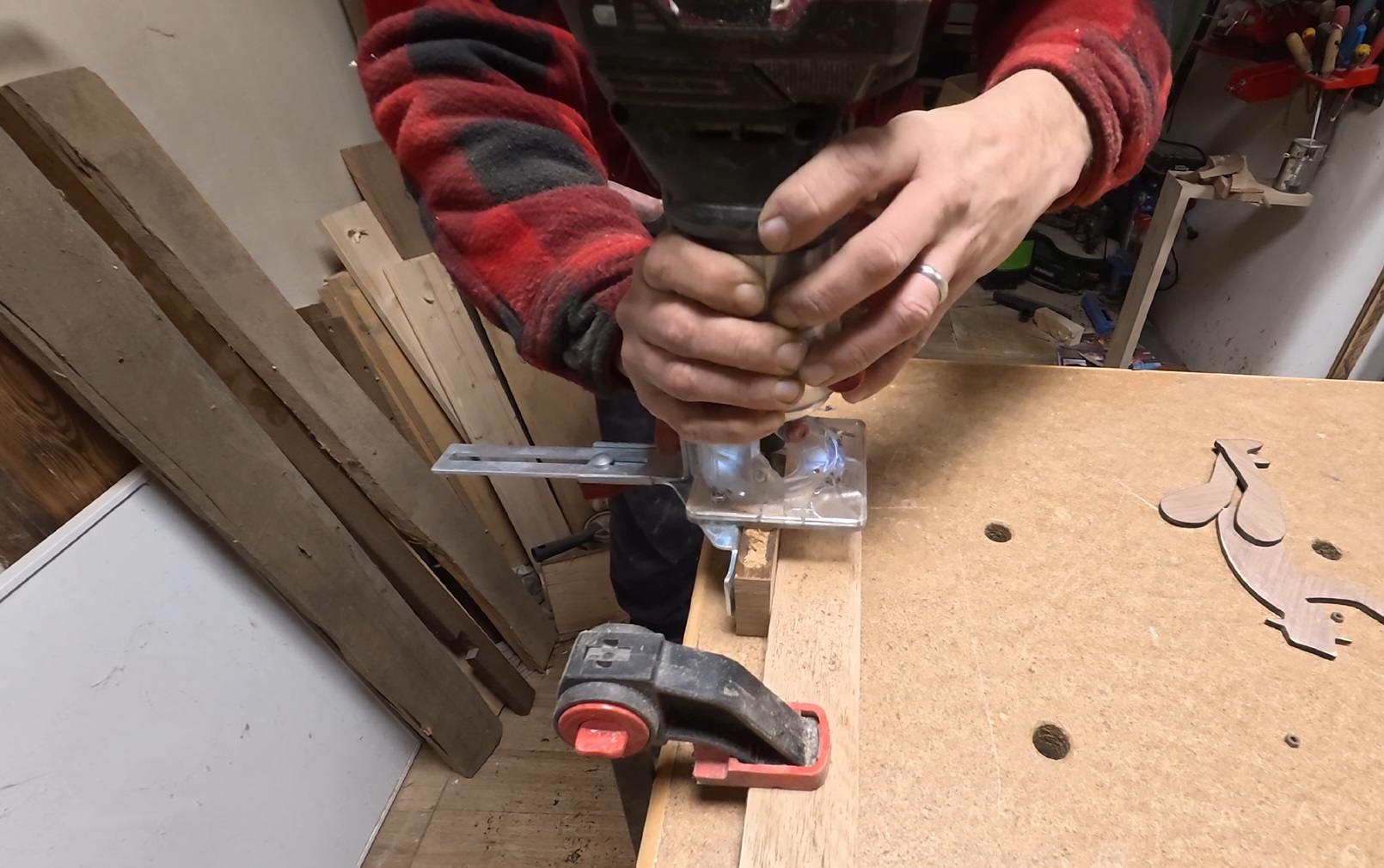

Do dosky s rozmerom (h x š x d) 25 x 50 x 300 mm vyfrézujte stredom drážku, v ktorej bude uložená oska.

Priložíme si drôt (osku) mechanizmu a vyznačíme si otvory pre vedenie drôtu.

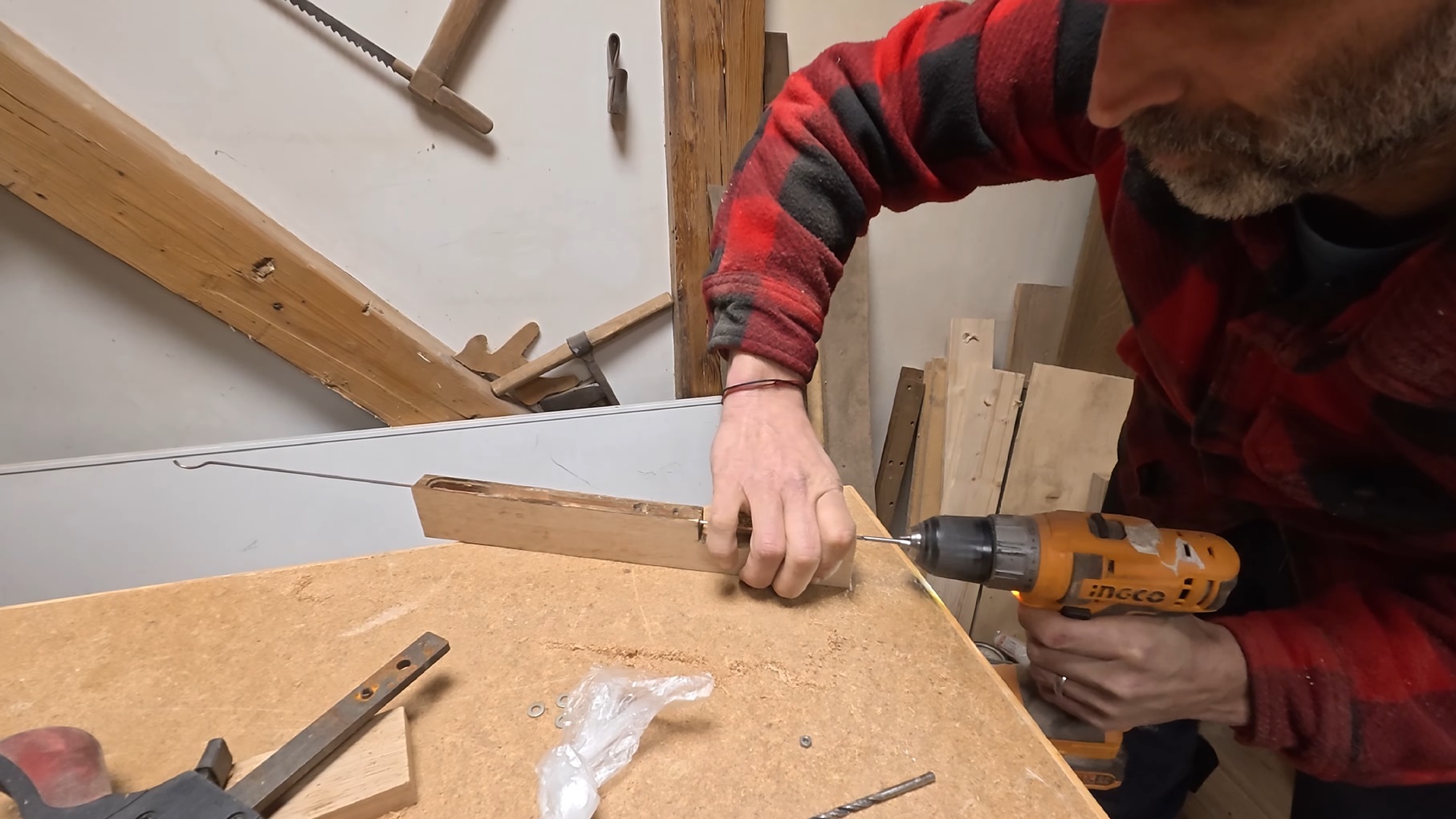

Po vyznačení si na koncoch vyvŕtame otvory.

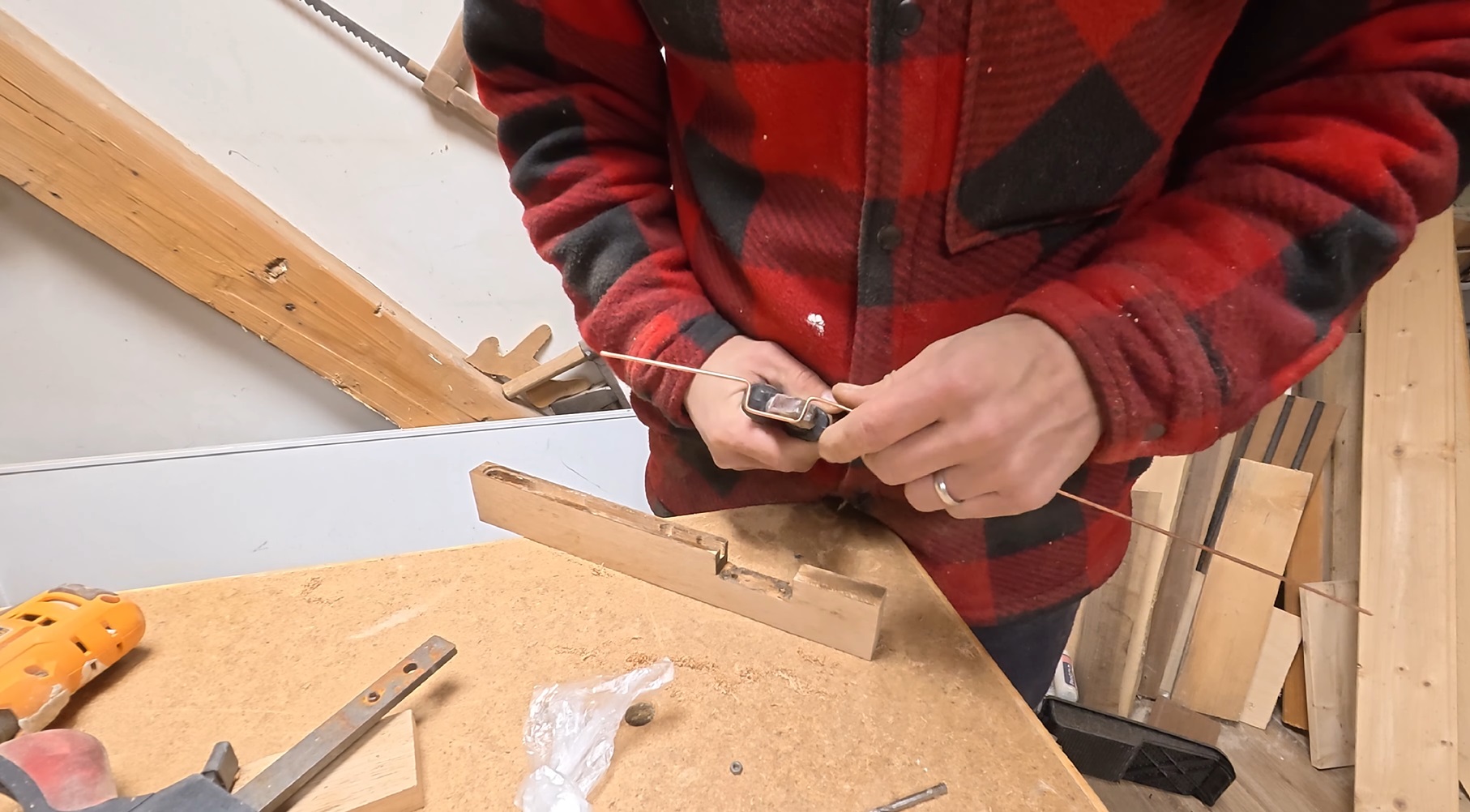

Časť oceľového drôtu (3 mm) ohnite do tvaru „U“. Konce musia zostať v jednej priamke.

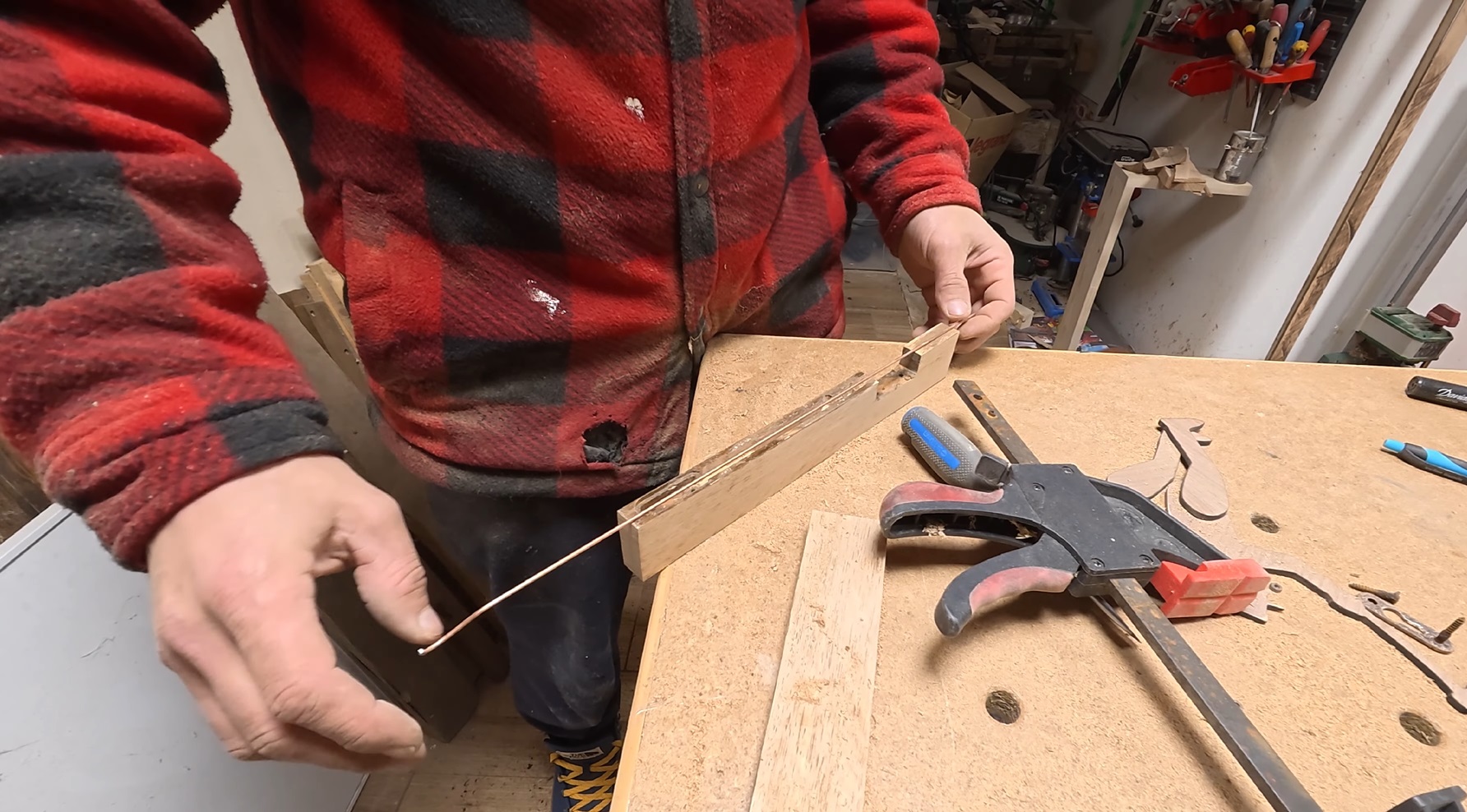

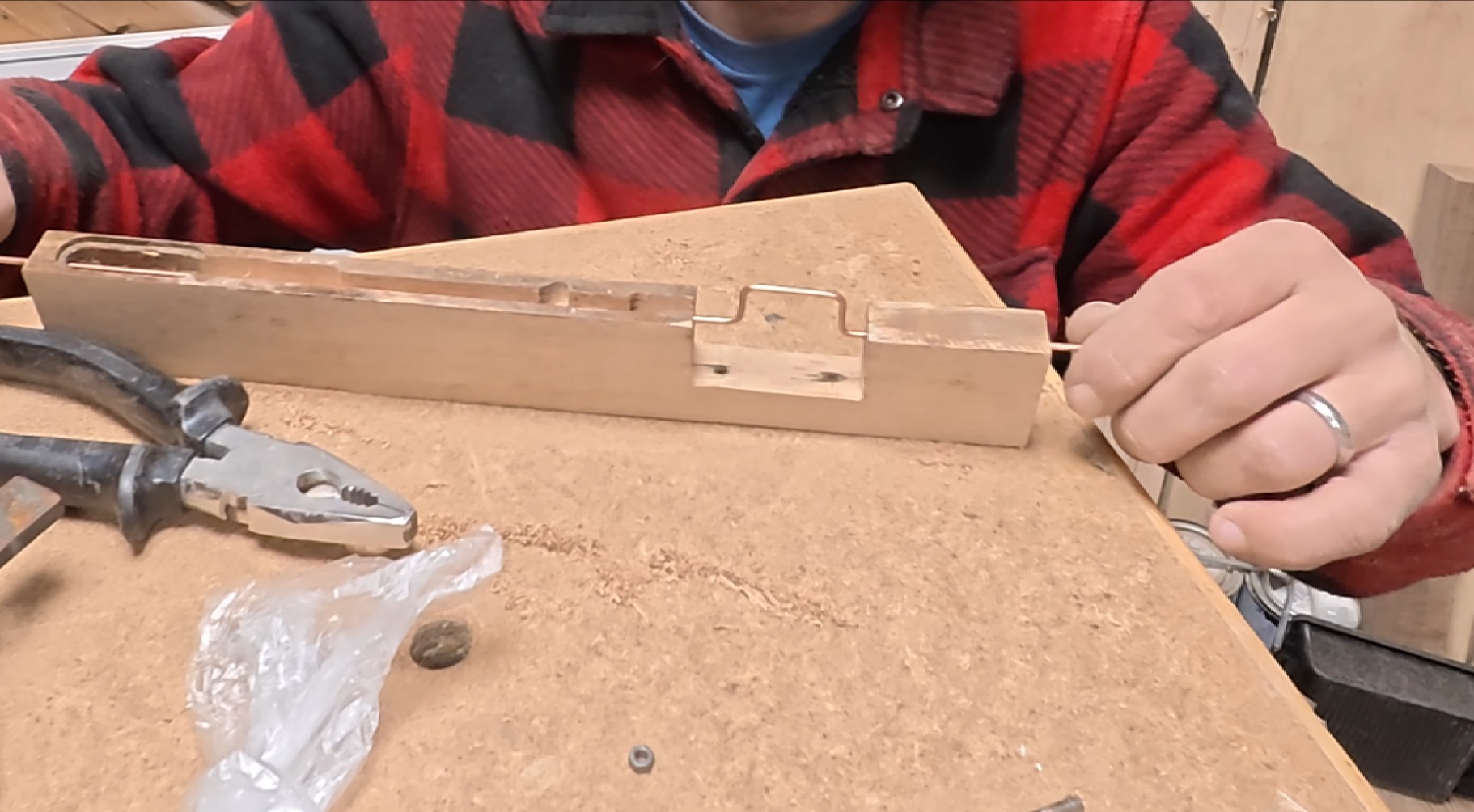

Osku vložíme do drážky cez otvory a skontrolujeme, čí nám ohnutá časť osky neprekáža pri otáčaní.

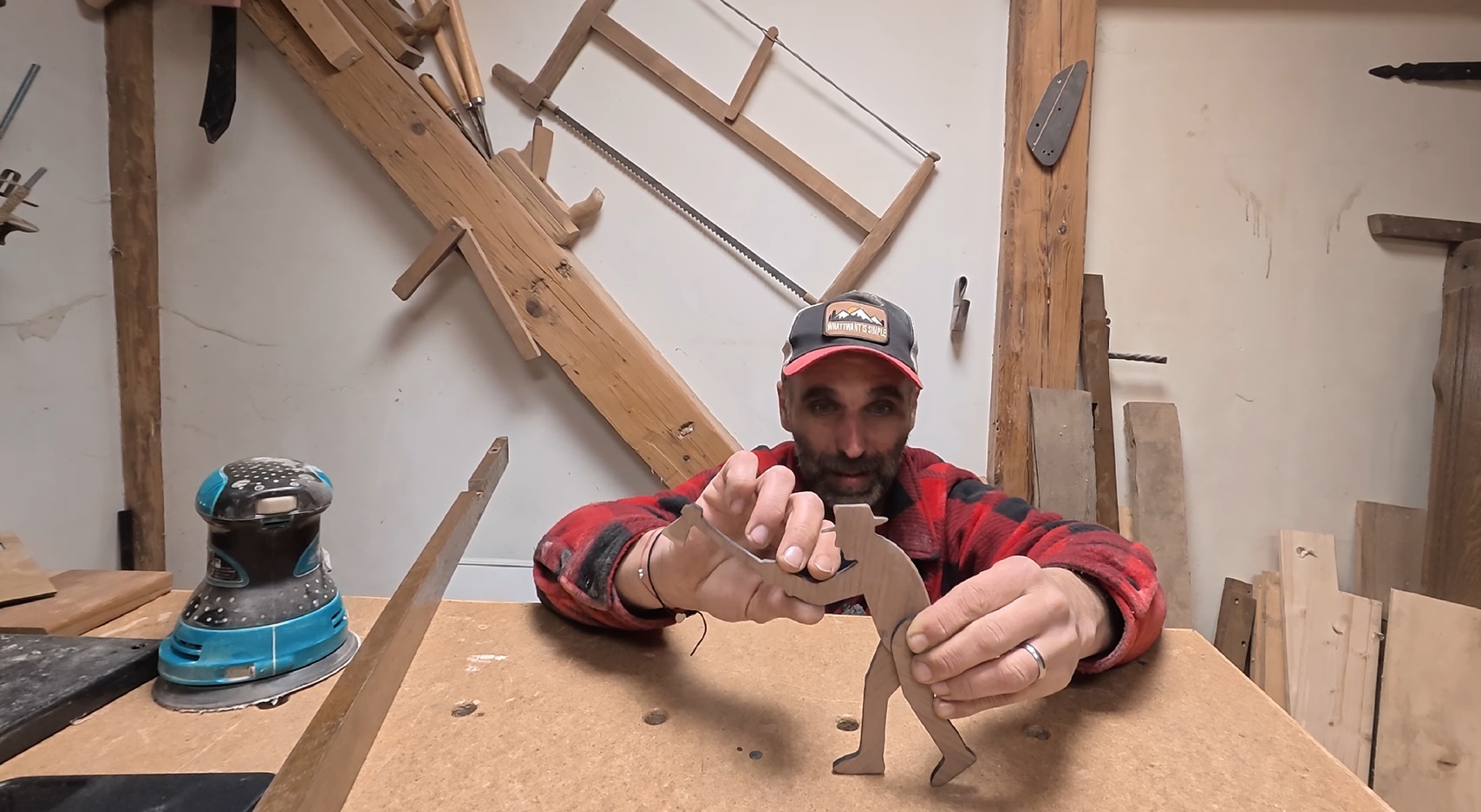

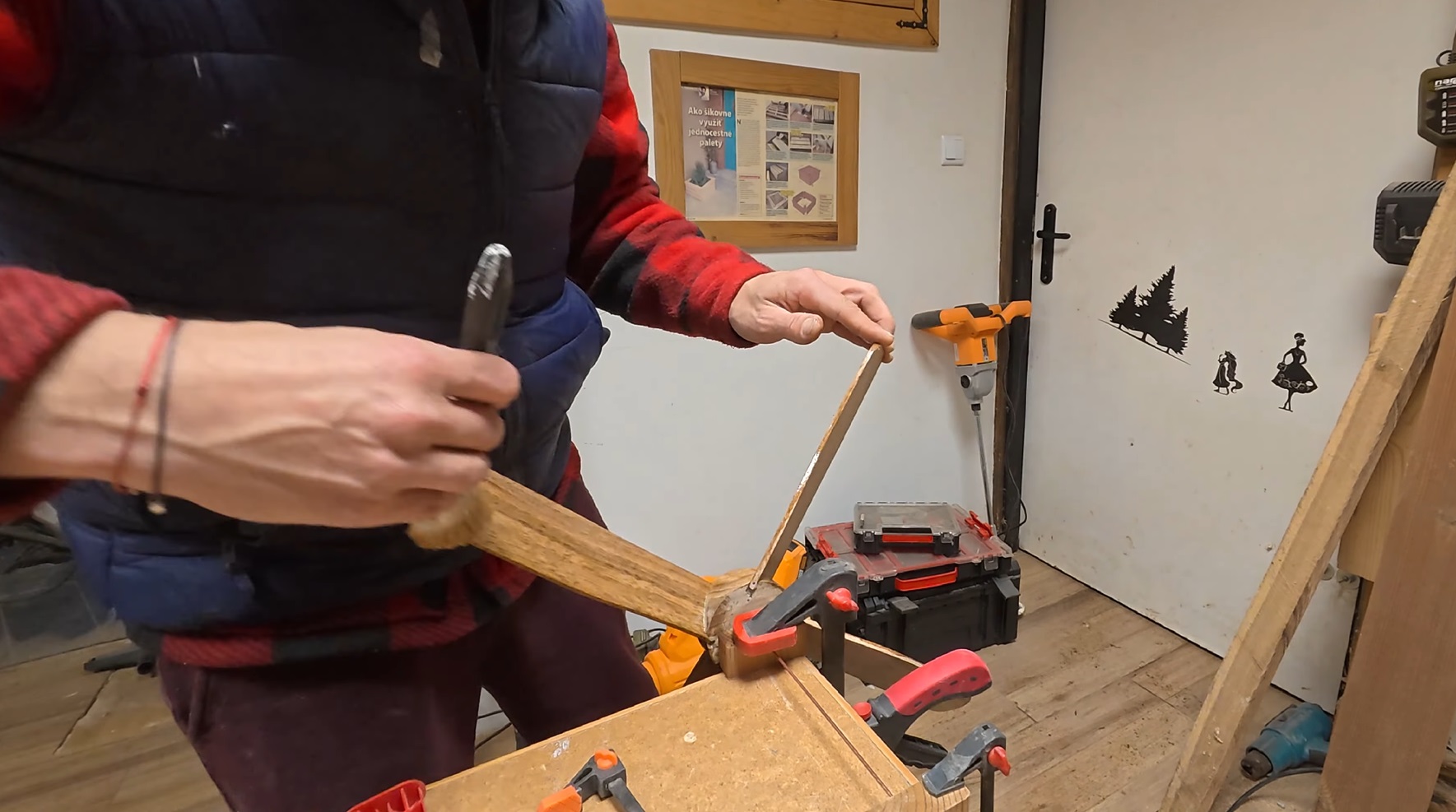

Z preglejky si vypílime postavu drevorubača. Nohy (pevné) a trup s rukami (pohyblivý).

Čapovanie panáčika: Trup pripevnite k nohám pomocou malého čapu, aby sa mohol voľne nakláňať.

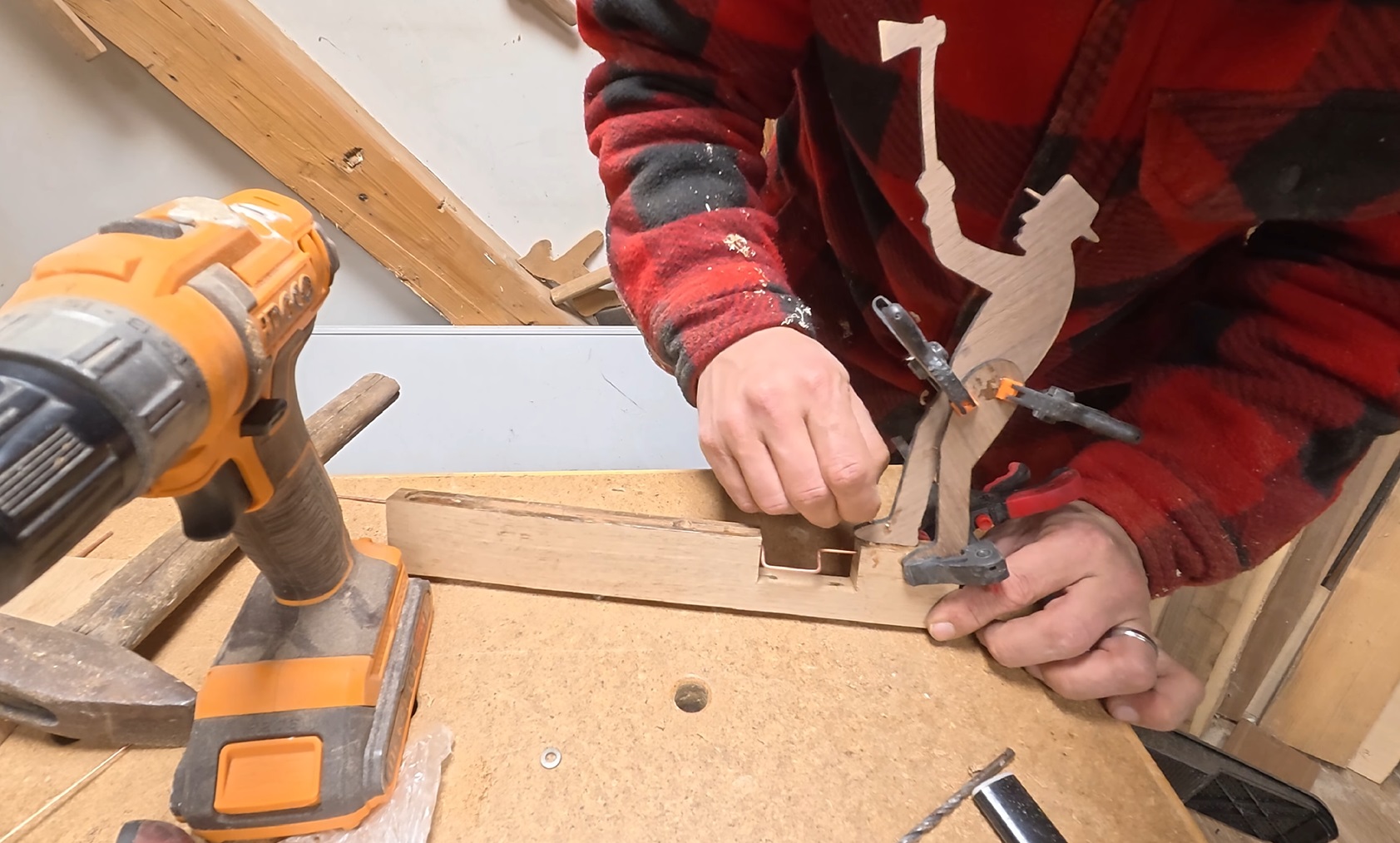

Postavičku pripevníme do zadnej časti doštičky.

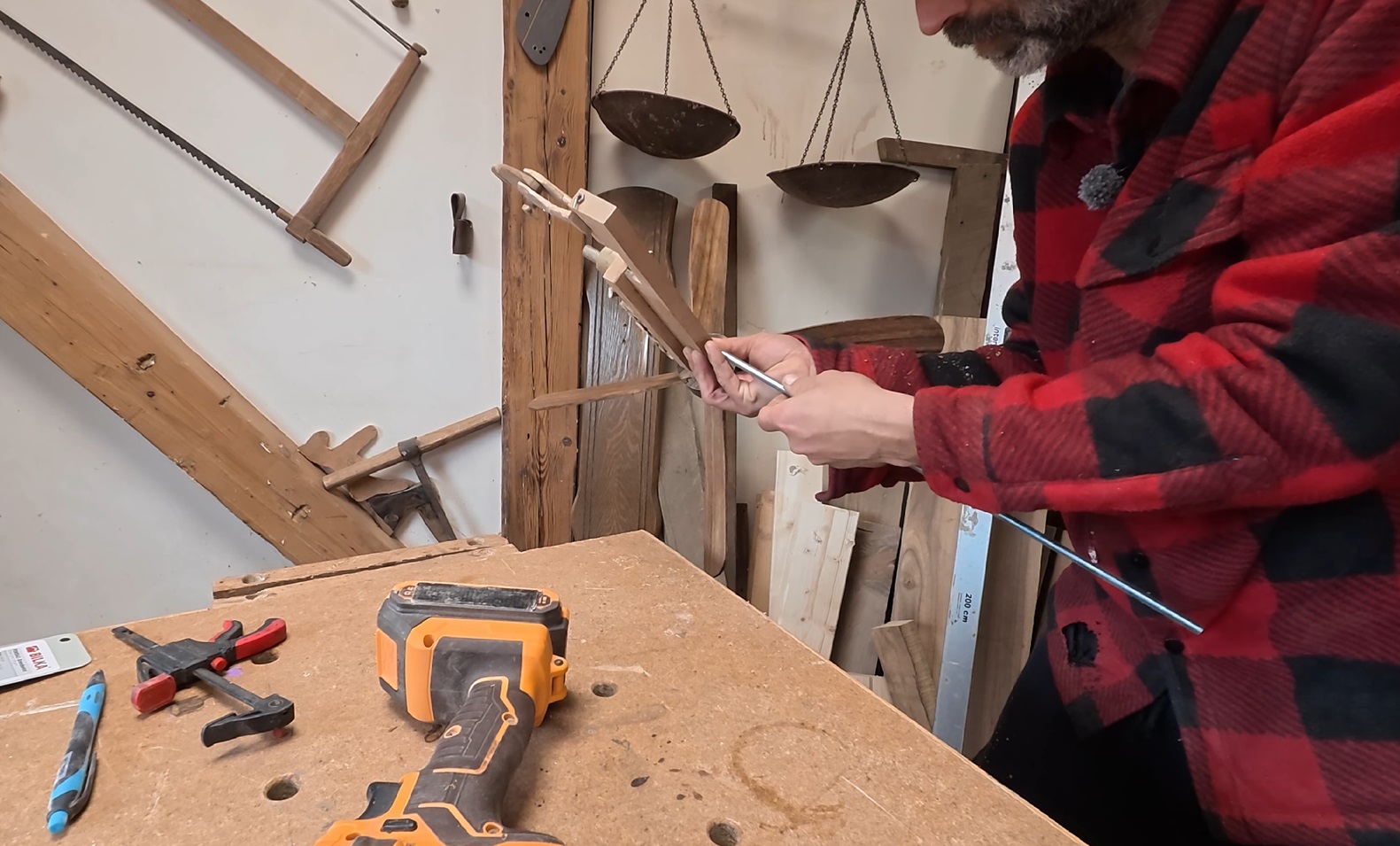

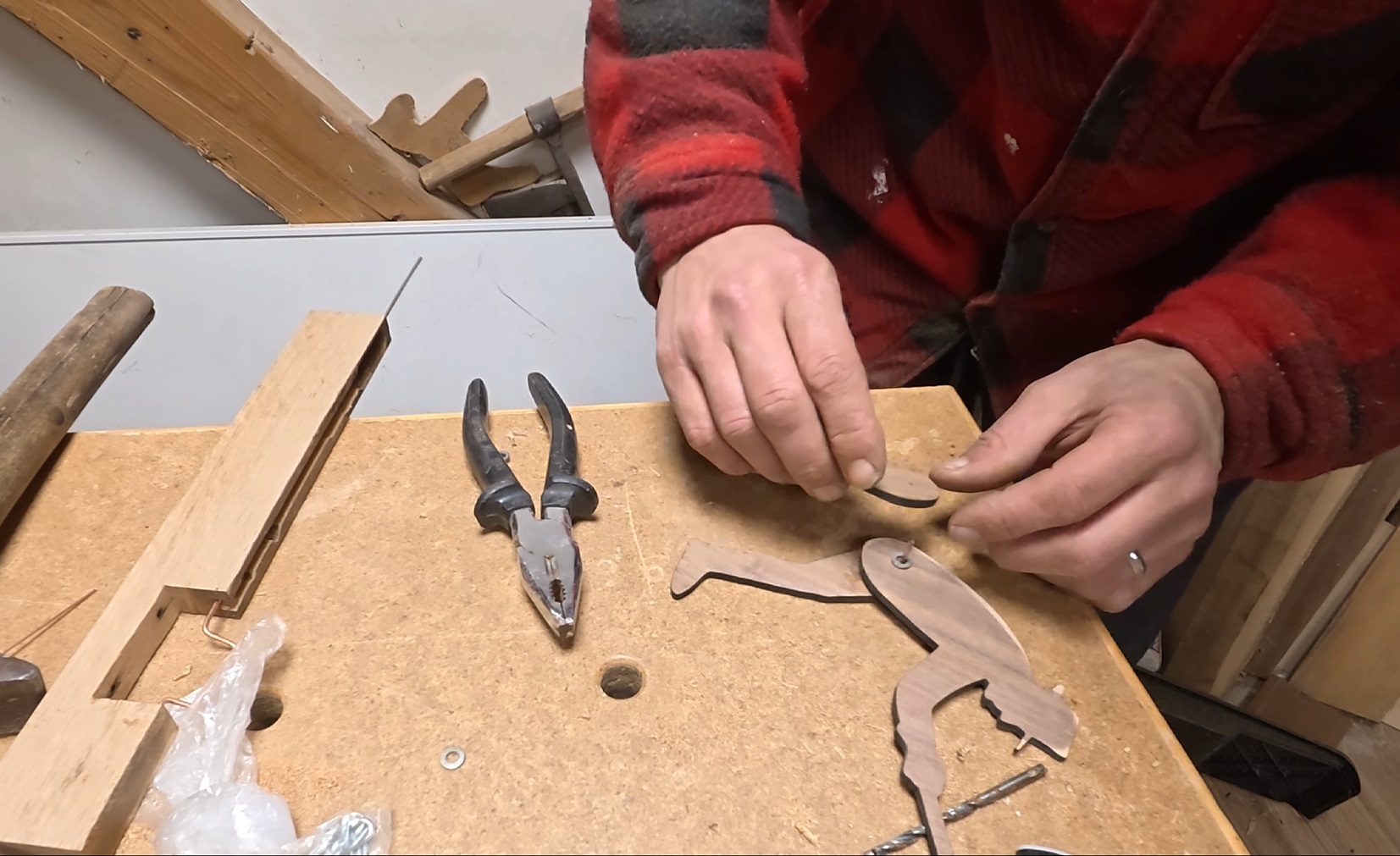

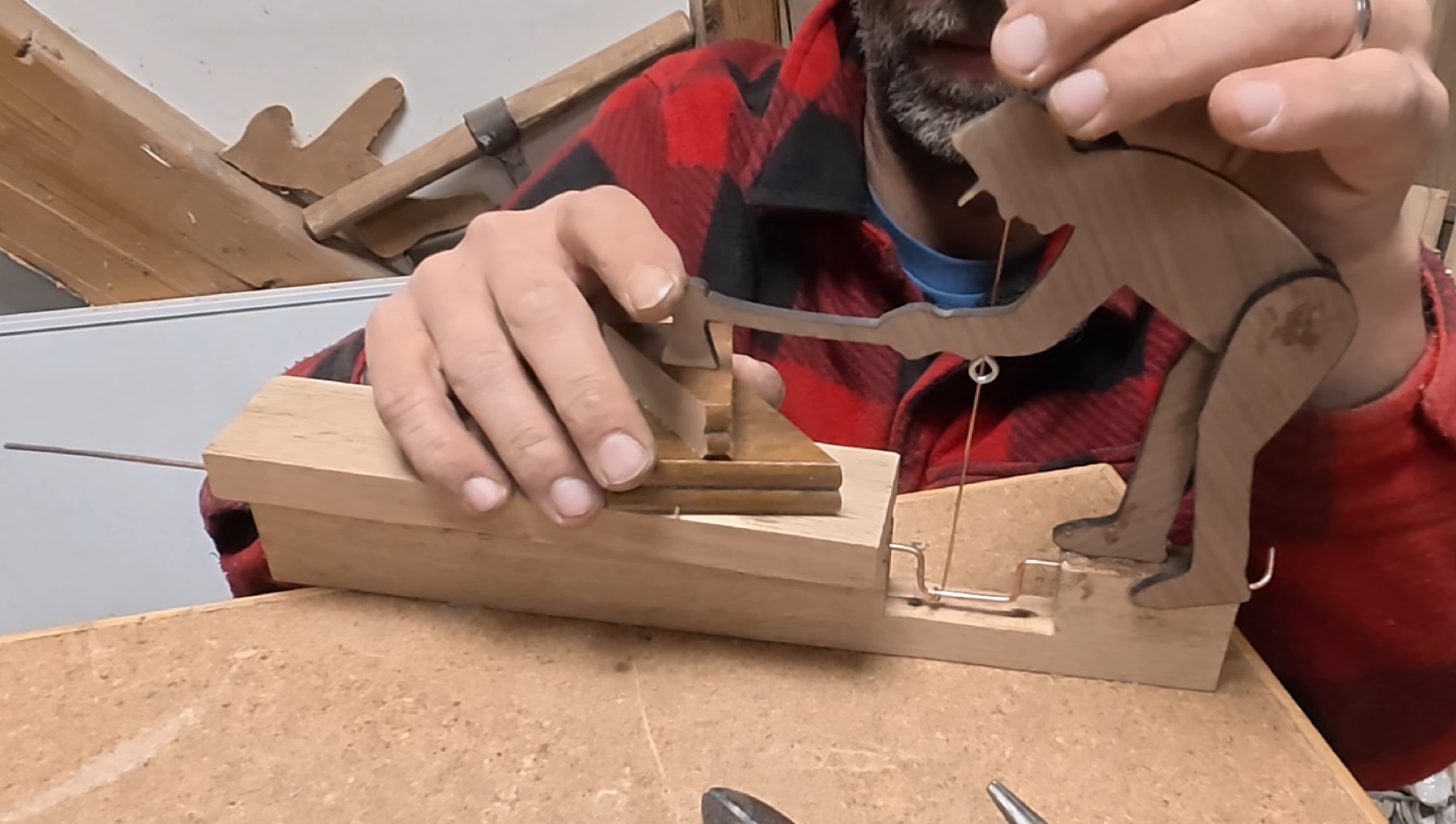

Montáž tiahla: Tenký drôt (1,6 mm) zaháknite o „U“ ohyb osky a vyveďte ho hore k rukám panáčika, na ktoré si pripevnite malé O-čko.

Prekrytie osky: Drážku v základni zakryte tenkou lištou, aby sa nám do drážky nedostala voda.

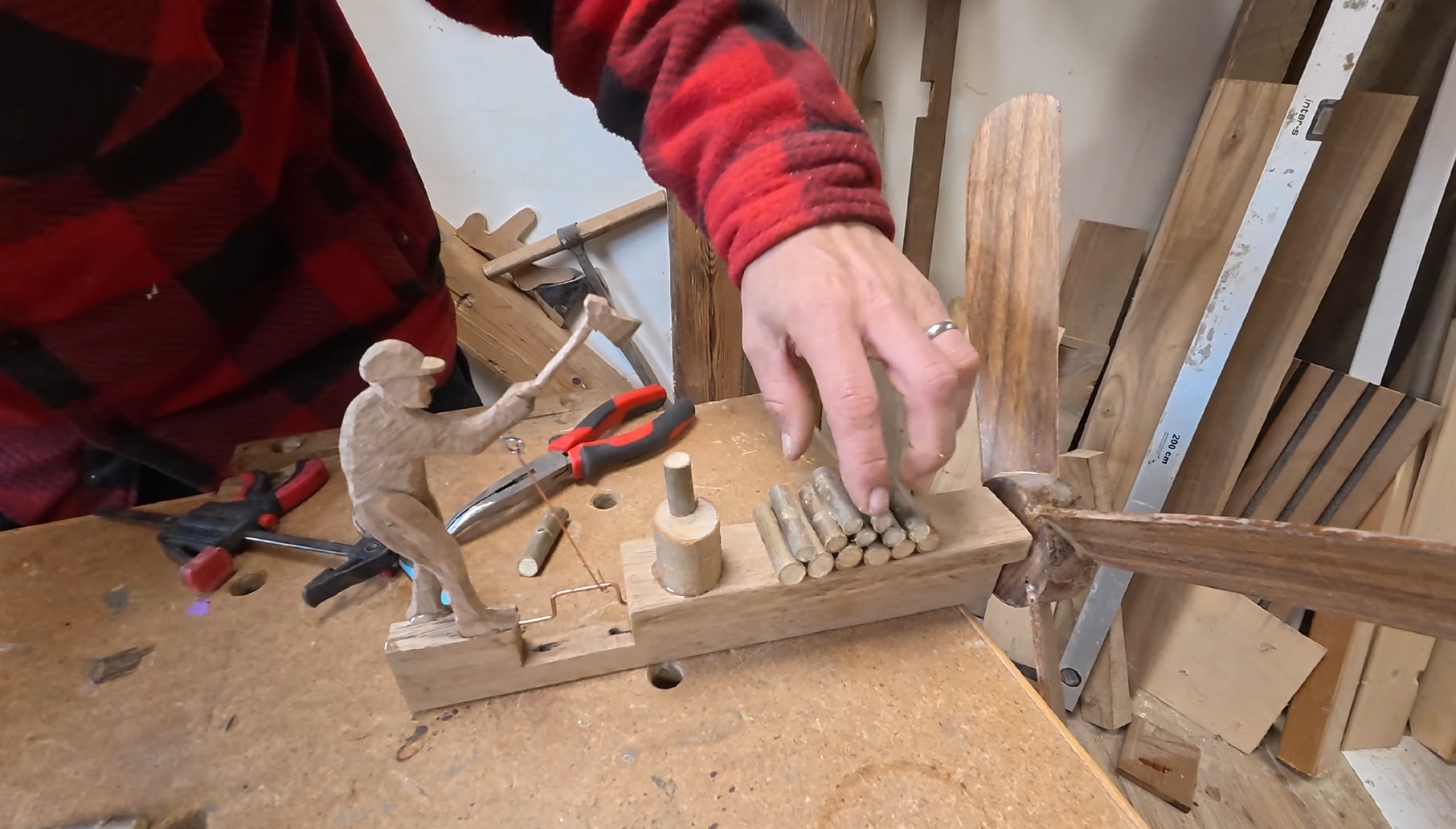

Na lištu si prilepte malé klátiky, na ktorých bude drevorubač pracovať.

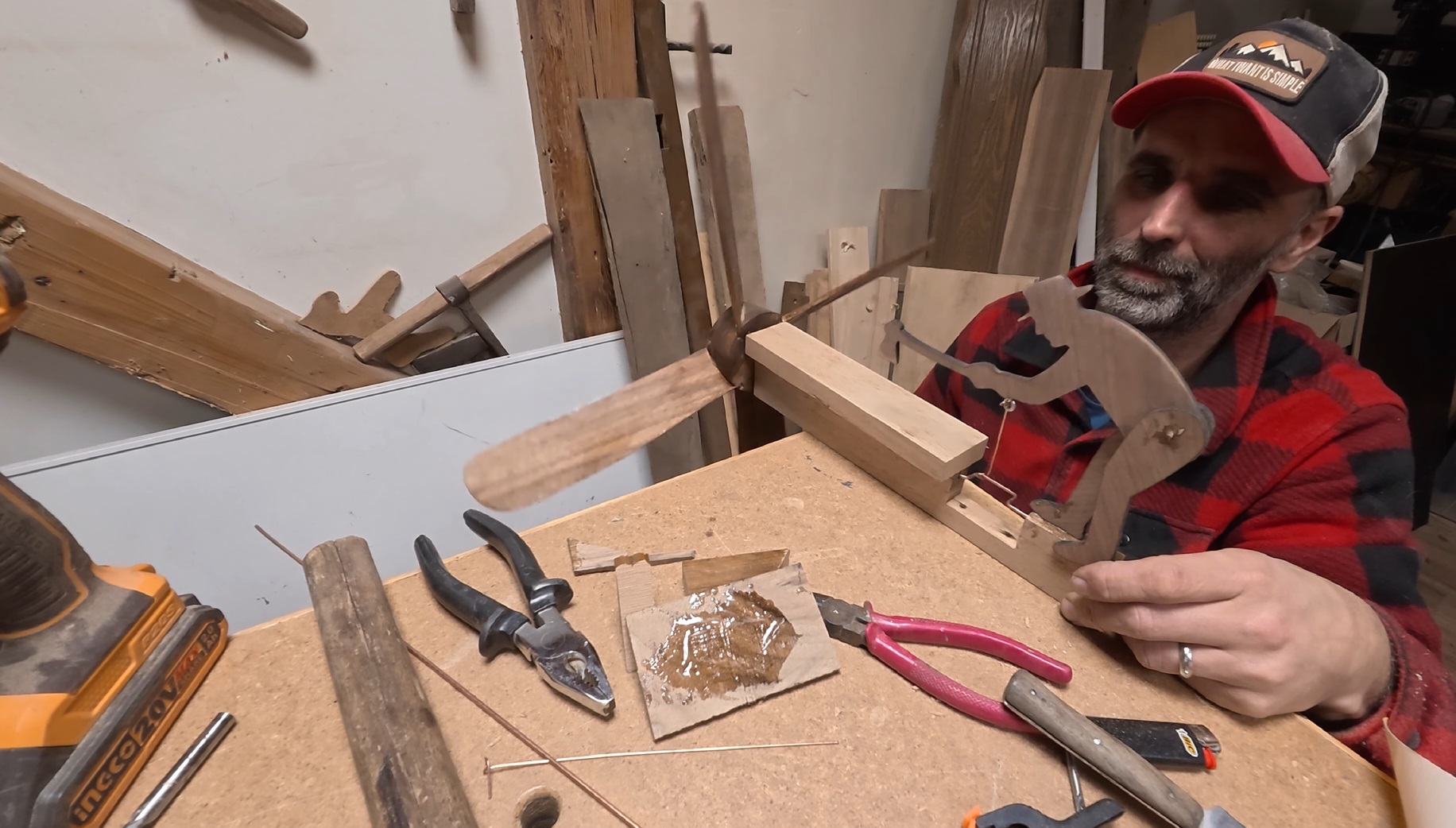

Vrtuľu nasuňte na osku s použitím dvojzložkového lepidla a nájdite ťažisko.

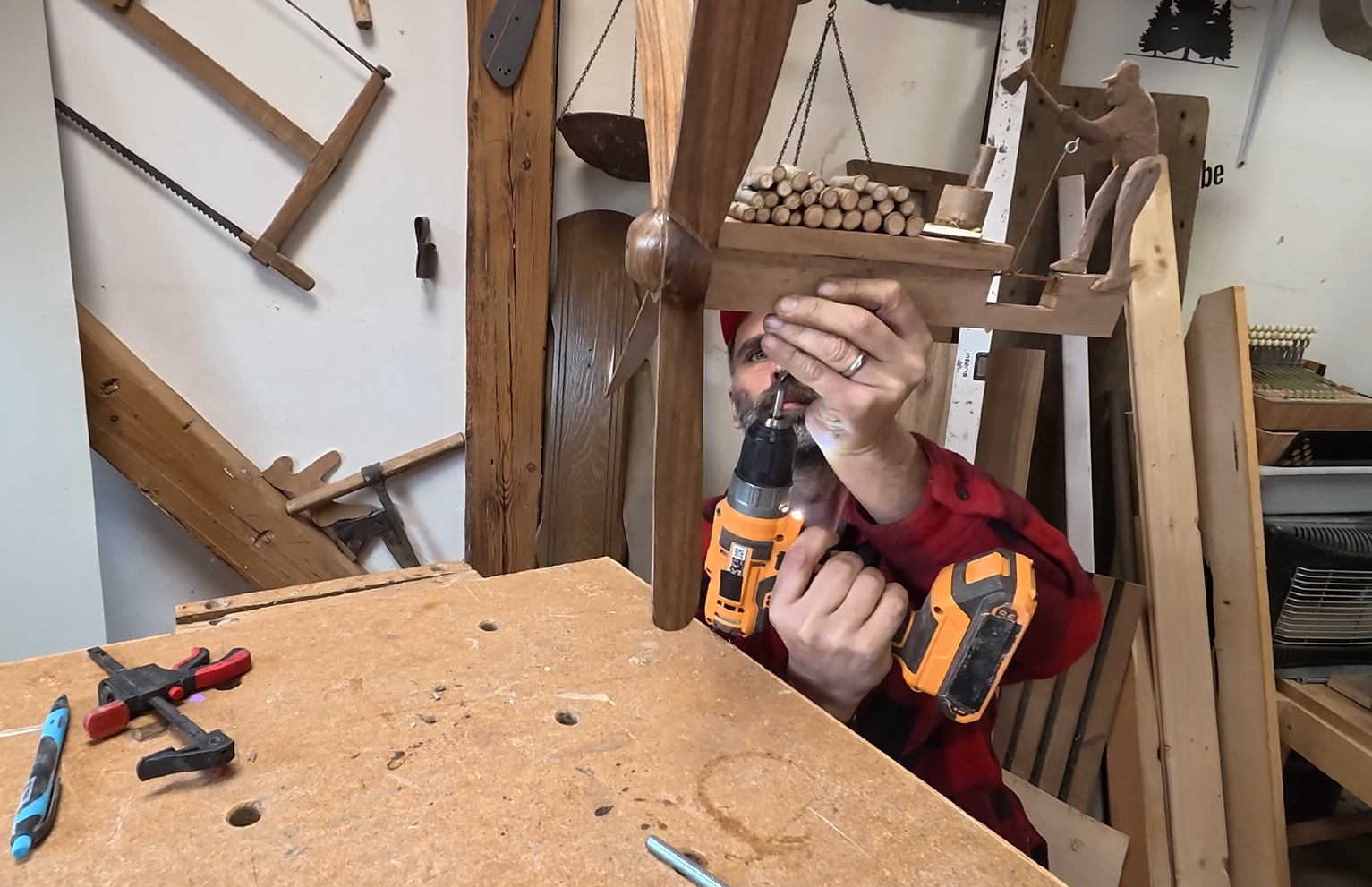

Do spodnej časti dosky v mieste ťažiska vyvŕtajte dieru pre závitovú tyč.

Do otvoru upevnite závitovú tyč pre otáčanie za vetrom.

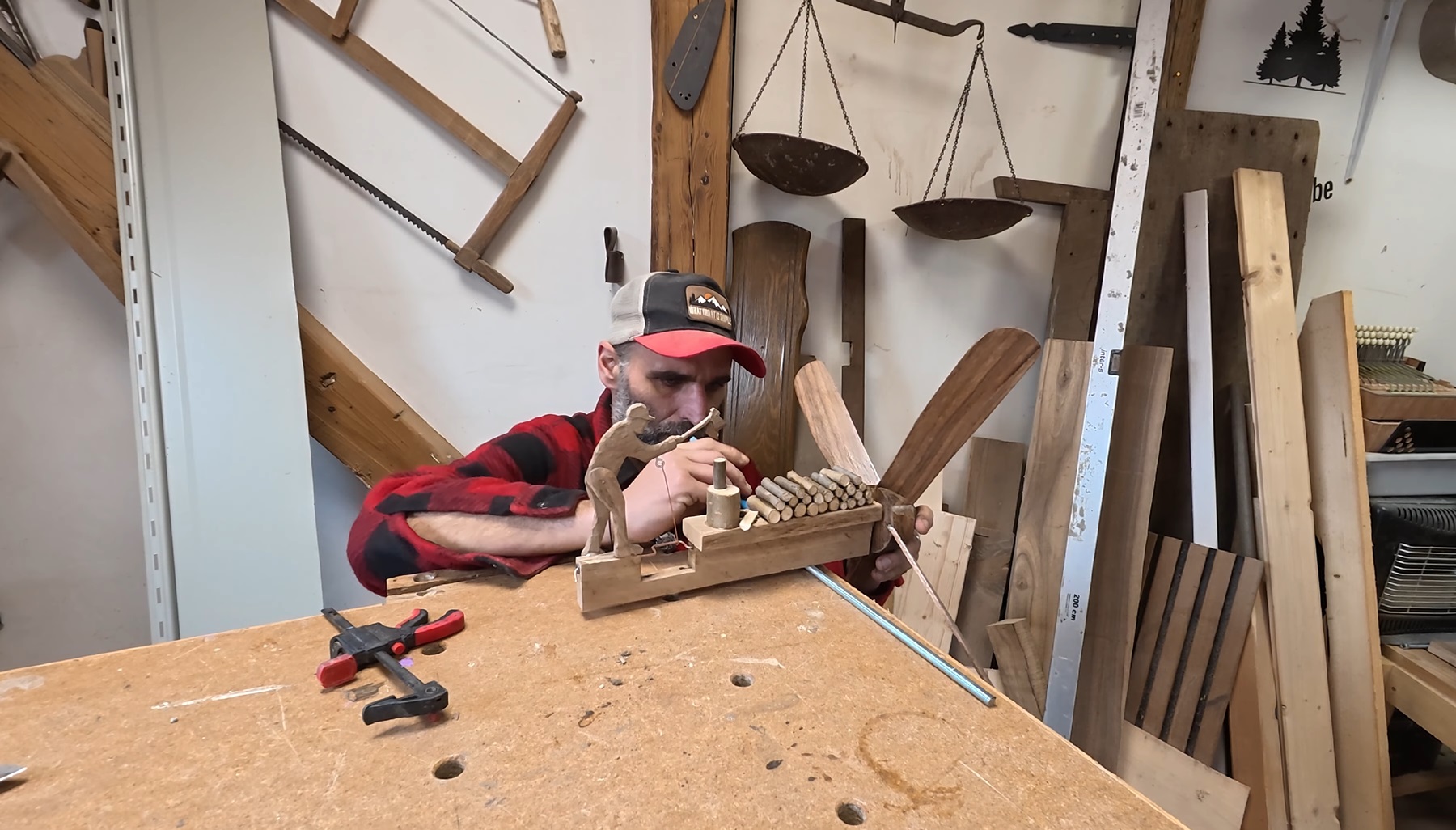

Závitovú tyč vložte do rúrky a drevorubač môže začať pracovať.

Ak budete chcieť, tak si môžete vyrobiť aj podstavec pre tyč, aby celý projekt vyzeral krajšie.

Text a foto: Lukáš Urblík
