Ako som si svojpomocne postavil drevenú latrínu

23.06.2014
Ako som si svojpomocne postavil drevenú latrínu

Ešte v minulom roku som sa svojpomocne pustil do rekonštrukcie staršieho rodinného domu, v ktorom nebola toaleta. Takže mojím prvým krokom bola výroba suchého záchodu – latríny. Určite ju využijete, ak práve staviate dom.

UROB SI SÁM

náročnosť: ****
čas: 3 dni
náklady: 105 €
ľudia: 1
obdobie: jar, leto, jeseň


KONTROLNÝ ZOZNAM

MATERIÁL                                103,44 €
• WC sedadlo 11,99 €
MDF, biele
• krížový záves 20,37 €
ťažký, 400 mm, 3 ks
• lazúra na drevo 12,84 €
napr. Chemolux S Klasik pínia, 0,75 l, 3 balenia
• lazúra na drevo 22,50 €
napr. Chemolux S Extra pínia, 0,75 l, 3 balenia
• krídlový záves 3,80 €
malý, 60 mm, 2 ks
• skrutky do dreva 11,20 €
4 × 40 mm – 250 ks, 4,5 × 60 mm – 150 ks,
5 × 80 mm – 100 ks, 4 × 35 mm – 50 ks
• klince 2,10 €
kolárske, 40 mm, 1 kg
• odkvapový plech 6,20 €
1 300 × 170 mm, 1 ks
• tmel 3,29 €
strešný, 300 ml, 1 balenie
• dverové západky 8,08 €
jedna vnútorná, jedna vonkajšia uzamykacia
• skrutky s maticami 4,41 €
na závesy dverí, skrutky M8 × 30 – 3 ks,
M8 × 100 – 3 ks, matice M8 – 6 ks, podložky M8 – 6 ks
• hranol 0 €
70 × 70 mm, 25 bm, zo starej podlahy
• fošňa 0 €
100 × 45 × 1 000 mm, 6 ks, zo starej podlahy
• doska na obklad 0 €
pero a drážka, 80 × 20 × 2 200 mm,
73 ks, zo starej podlahy
• plech 0 €
lichobežníkový (trapézový) profil,
510 × 570 mm – 2 ks, 900 × 570 mm – 2 ks,
1 400 × 1 900 – 1 ks, z odpadu
• lepenka 0 €
1 300 × 1 900 mm, 1 ks, zo starej podlahy
• sud 0 €
kovový, 200 l, z odpadu

NÁRADIE
• akumulátorový skrutkovač
• ceruza, štetec
• meter, uholník
• vŕtačka
• dláto, pílka
• stolárske zvierky
• cirkulárka
• hobľovačka
• dlabačka
• vrchná fréza
• brúsny papier

PRACOVNÝ POSTUP

Drevená latrína v záhrade

1. LACNÝ MATERIÁL
Starú drevenú podlahu rozoberieme na materiál, ktorý použijeme pri stavbe latríny.

Drevená latrína v záhrade

2. TRÁMY
Hranoly zo starej podlahy narežeme a ohobľujeme na 70 × 70 mm v celkovej dĺžke 25 bm. Pripravíme 6 fošní 100 × 45 mm s dĺžkou 1 m.

Drevená latrína v záhrade

3. OPRACOVANIE
Ohobľované hranoly narežeme na skracovacej píle na potrebné dĺžky. Hrany, ktoré budú stáť na zemi, obrúsime uhlovou brúskou na šírku 10 mm.

Drevená latrína v záhrade

4. DLABY
Na dlabačke vydlabeme dlaby potrebné na jednotlivé spoje.

Drevená latrína v záhrade

5. VÝROBA ČAPU
Na skracovacej píle narežeme čapy na jednotlivé spoje.

Drevená latrína v záhrade

6. DOLÍCOVANIE
Po narezaní čapy ručne rašpľou a brúsnym papierom dolícujeme s jednotlivými dlabmi.

Drevená latrína v záhrade

7. SPÁJANIE
Ručnou pílkou upravíme dlaby na rohové spoje. Následne zasunieme jednotlivé čapy do dlabov. Každý spoj z vonkajšej strany poistíme skrutkou s rozmermi 5 × 130 mm.

Drevená latrína v záhrade

8. NÁTER
Konštrukciu natrieme v dvoch vrstvách prípravkom Chemolux.

Drevená latrína v záhrade

9. ZÁKLADNÁ KONŠTRUKCIA
Pospájaním jednotlivých hranolov vznikla pevná konštrukcia.

Drevená latrína v záhrade

10. VYROVNANIE
Ak sú dosky krivé, ako je to v mojom prípade, pred rozrezaním (rozmietaním) na každej doske ohobľujeme jednu bočnú hranu.

Drevená latrína v záhrade

11. ROZMIETANIE
Na cirkulárke rozmietneme dosky na šírku 80 mm. Zo vzniknutého odpadu narežeme lišty široké 40 mm, ktoré neskôr použijeme na strechu latríny.

Drevená latrína v záhrade

12. PROFIL
Na spodnej fréze vyfrézujeme na všetkých doskách najprv drážku. Potom vymeníme frézu a na druhej strane dosiek vyfrézujeme pero.

Drevená latrína v záhrade

13. NATIERANIE
Vyrobené dosky určené na obklad natrieme obojstranne Chemoluxom v dvoch vrstvách. Prvú vrstvu tvorí Chemolux Klasik a druhú hrubovrstvová lazúra Chemolux Extra.

Drevená latrína v záhrade

14. PRIPRAVENÝ MATERIÁL
Rovnakým spôsobom natrieme aj fošne určené na podlahu a laty na strechu.

Drevená latrína v záhrade

15. PROTI VTÁKOM
Podľa sklonu strechy si na skracovacej píle narežeme laty na obklad a pribijeme ich. Potom na vetracie otvory vpredu a vzadu pribijeme plastovú vetraciu mriežku.

Drevená latrína v záhrade

16. BOKY A PODLAHA
Následne priskrutkujeme fošne na podlahu a pokračujeme v pribíjaní obkladu na jednej aj druhej bočnej strane.

Drevená latrína v záhrade

17. LAVICA
Rovnako obložíme aj bočnú a vrchnú sedaciu časť.

Drevená latrína v záhrade

18. OTVOR
Priamočiarou pílou vyrežeme sedací otvor.

Drevená latrína v záhrade

19. VYBRÚSENIE
Vyrezaný otvor vybrúsime brúsnym papierom úplne dohladka.

Drevená latrína v záhrade

20. VYKLÁPACIE DVIERKA
Obklad pribijeme aj na zadnú stranu – zavesená spodná časť sa bude dať otvárať.

Drevená latrína v záhrade

21. OPLECHOVANIE
Na prednú a bočné steny z vnútornej strany priskrutkujeme plechy, čím ochránime drevenú konštrukciu pred priamym kontaktom s fekáliami.

Drevená latrína v záhrade

22. SEDADLO
Na dosiahnutie väčšieho pohodlia priskrutkujeme na sedací otvor sedaciu dosku z plastu alebo z lisovaného dreva MDF.

Drevená latrína v záhrade

23. ODKVAPOVÁ HRANA
Najskôr začneme obíjať strechu. Na odkvapovú hranu pribijeme odkvapový plech.

Drevená latrína v záhrade

24. LEPENKA
Na odkvapový plech nanesieme strešný tmel a následne na strechu pribijeme lepenku.

Drevená latrína v záhrade

25. KRYTINA
Na záklop pripevníme (skrutkami s poistným gumovým (EPDM) tesnením alebo s prídavkom tesniaceho tmelu či lepidla) strešné plechy.

Drevená latrína v záhrade

26. PREKRYTIE MRIEŽOK
Mriežky proti vletovaniu vtákov prekryjeme z estetických dôvodov krycími doskami.

Drevená latrína v záhrade

27. JAMA
Na mieste budúceho suchého WC vykopeme okrúhlu jamu, na dno jamy nasypeme zhruba 15 cm piesku, na ktorý osadíme 200-litrový kovový sud.

Drevená latrína v záhrade

28. NÁTER SUDA
Kovový sud pred osadením natrieme z vonkajšej aj vnútornej strany ochranným asfaltovým náterom.

Drevená latrína v záhrade

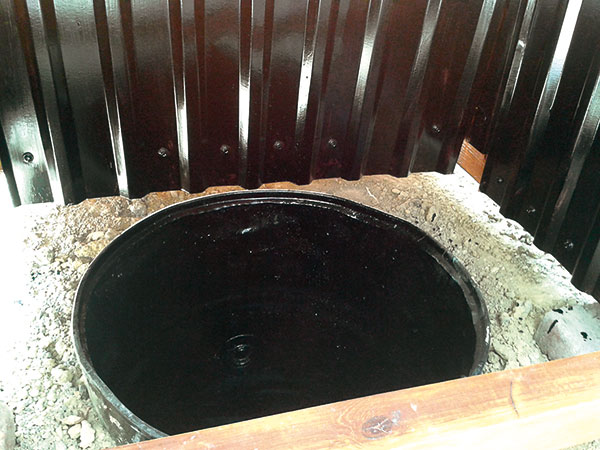

29. ULOŽENIE SUDA
Sud osadíme tak, aby vyčnieval asi 10 cm nad okolitým terénom – nenatečie doň dažďová voda z okolia. Nad sud osadíme samotnú latrínu.

Drevená latrína v záhrade

30. ZÁPADKY
Na vnútornú stranu dverí pripevníme vnútornú západku, na vonkajšiu stranu dverí uzamykaciu západku.

latrína

31. HOTOVO
Nastavíme polohu dverí a pripevníme ich krížovými závesmi. Drevená latrína je pripravená na používanie.


AUTOR RADÍ

Pri výrobe pero-drážkového obkladu zo starej podlahy pred rezaním dosky najskôr očistíme od klincov, pripináčikov či hrubých nečistôt.

Ako som staval latrínu

Cena verzus hodnota
Pôvodne som si chcel latrínu jednoducho kúpiť, ale po obehaní dostupných predajní a e-shopov som sa rozhodol pre latrínu z vlastnej výroby. Viedla ma k tomu jednak samotná cena, ale hlavným dôvodom bola kvalita a tým aj životnosť latríny. Ponúkané drevené latríny boli len pozbíjané z dosák bez pevnej konštrukcie a aj rozmerovo boli dosť maličké. Keďže latrínu plánujem využívať aj po dokončení rekonštrukcie domu pri prácach v záhrade, tak som sa pustil do výroby a stavby pevnej konštrukcie.

Materiál takmer zadarmo
Väčšinu materiálu na výrobu latríny tvoril odpad, ktorý mi vznikol pri rekonštrukcii domu. Hranoly na konštrukciu, fošne na podlahu, obklad typu pero-drážka som vyrobil z materiálu, čo pochádzal zo starej drevenej podlahy. V záhrade som našiel starý kovový 200-litrový sud a na strechu latríny som použil plechy, ktoré som odmontoval zo starého kurína. Kúpiť som musel len spojovací materiál, klince, skrutky, závesy a hrubovrstvovú lazúru na povrchovú úpravu, čo stálo približne 100 eur.

Dôležité je správne miesto
Latrína bola osadená v záhrade situovanej v miernom kopci, takže boli potrebné aj zemné práce. Vzniknutý svah som spevnil kusmi betónu – tiež odpad, čo som získal pri búraní podlahy. Takže sa mi vlastne podarilo zrecyklovať stavebný odpad pochádzajúci z rekonštrukcie. Keďže neďaleko latríny je studňa na pitnú vodu, všetky exkrementy sa zachytávajú do suda zakopaného pod latrínou.

môj tip
Na rozklad fekálií v sude používam prípravky na báze baktérií a v prípade naplnenia je k sudu jednoduchý prístup po odklopení dvierok na zadnej strane latríny.

dobrá rada
Pred frézovaním profilu so systémom pero-drážka všetky dosky a laty ohobľujeme a nahrúbkujeme na 20 mm. Ohobľované dosky naukladáme lícnou stranou nadol a tak ich pripravíme na frézovanie pera, resp. drážky. Inak by ste si drahý nástroj raz-dva otupili.

nakresy


Text, kresby:
Ing. Jozef Dudra
Foto: autor, thinkstock.com
Zdroj: časopis Urob si sám, JAGA GROUP, s.r.o.
