Za 250 € si vyrobil vlastnú pílu na guľatinu – presnosť rezu ho milo prekvapila!
Keď domáci majster potrebuje fošne či hranoly z tvrdého dreva, nemusí hneď siahať po drahej profesionálnej technike. Miroslav sa rozhodol, že si vyrobí vlastný stroj podľa fotiek z internetu. Výsledok ho prekvapil nielen presnosťou, ale veľmi si užil aj samotnú výrobu.
Galéria
Tento projekt vznikol z mojej potreby mať k dispozícii fošne, dosky či hranoly z tvrdého dreva pre rôzne projekty. V rodine máme jednoduchú kanadskú lištu na porez guľatiny, ale tá je podľa mňa veľmi nepresná a komplikovaná. Začal som preto hľadať iné riešenie a na internete som natrafil na fotky píly, ktorá ma okamžite zaujala.
Na prvý pohľad bolo jasné, že by to mohol byť výborný pomocník. Zároveň som videl, že materiál použitý na stroji z fotiek bol prevažne z tenkostenného plechu, čo sa mi nepáčilo. Rozhodol som sa preto, že si vlastnú pílu vyrobím z masívnejších profilov. Nemal som žiadne rozmery ani výkresy – všetko som navrhol tak, aby bol stroj pevný a stabilný.
Výber materiálu a prvé kroky

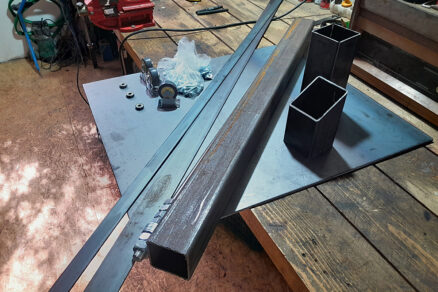

Nakúpil som joklové profily, závitovú tyč, 3 mm hrubý plech na spodný vozík, kolieska na pojazd, ložiská na vedenie, U-profil na koľajnice a pásovinu na boky vozíka. Prácu som začal výrobou spodného vozíka – jeho tvar a presnosť boli kľúčové pre budúcu stabilitu stroja.

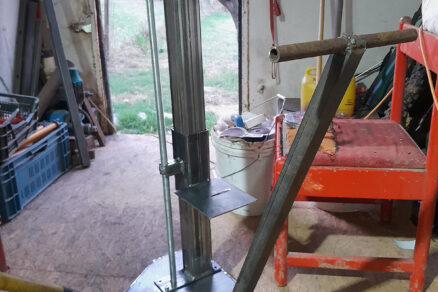

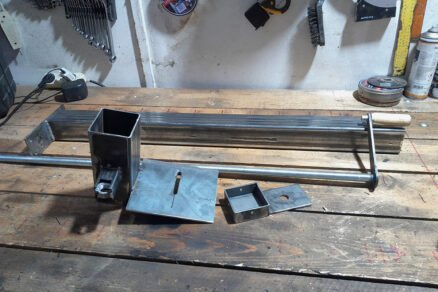

Zvislý stĺp som navrhol tak, aby neprekážal a stroj zostal stabilný. Nechcel som, aby bol napevno privarený, preto som zvolil systém spodného a vrchného domca, ktoré držia aj závitovú tyč potrebnú na ovládanie pohybu píly.
Konštrukcia vozíka a koľajníc

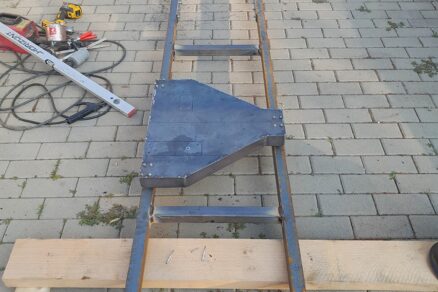

Vozík pre zvislý pohyb bolo potrebné celý vyrobiť – jokel s rozmerom 100 × 100 mm, ktorý by presne kĺzal, sa nedal zohnať. Po zváraní som sa pustil do výroby koľajníc. Použil som štyri metre dlhé U-profily, ktoré som prerezal a spojil presne podľa potreby. Na spevnenie som narezal jokle 30 × 30 mm, aby boli koľaje čo najrovnobežnejšie.
Skúška a vylepšenia

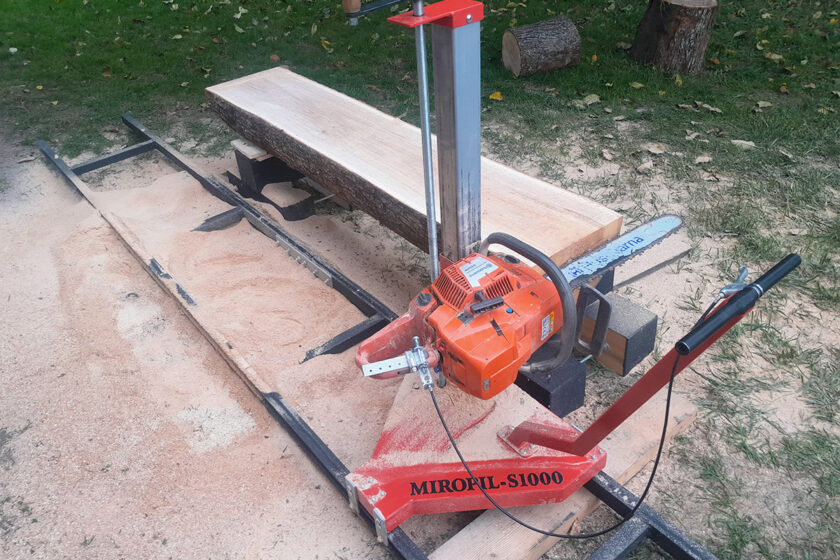

Po zmontovaní všetkých častí som na stroj upevnil motorovú pílu a urobil prvý skúšobný rez. Výsledok ma nadchol – presnosť bola nad očakávania. Jedinou úlohou navyše bolo vymyslieť, ako ovládať plyn na píle pohodlne zozadu. Využil som páčku z bicykla a vlastnoručne vyrobený mechanizmus.
Následne som celý stroj natrel tromi vrstvami odolnej farby na kov. Na stĺp som nalepil samolepiaci kovový meter a pridal aj nálepku s názvom stroja. Podstavce na kmene som vyrobil z hranolov 150 × 150 × 600 mm.
Výsledok a skúsenosti
Materiál na výrobu stroja ma vyšiel asi na 250 eur. Prácu nepočítam, pretože to bola skôr zábava – celý proces som si naplno užil.
So strojom som už narezal približne 5 m³ tvrdého dreva a najväčšia odchýlka v reze bola iba 2 mm, čo považujem za skvelý výsledok. Píla zvládne kmene dlhé až 3,5 m a hrubé do 70 cm, takže ide o veľmi praktického pomocníka.

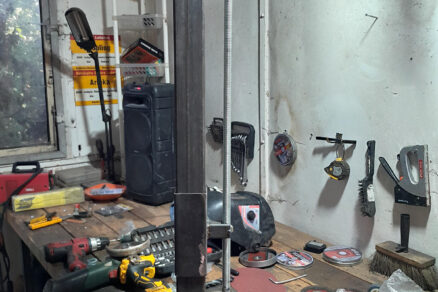

Na výrobu som použil:
- uhlovú brúsku
- zváračku (ideálne CO₂)
- vŕtačku
- svorky
- gola sadu a imbusové kľúče
- meter a fixku na kov
- brúsne a rezné kotúče
Pozrite si aj video, kde Miroslav predvádza, ako píla funguje a pracuje:
Text, foto a realizácia: Miroslav Sokolt
